6
IT
Cod. 3540001190 - Rev. 00 - 11/2023
SCHEDA ELETTRONICA IDRAULICA
5. PANNELLO DI CONTROLLO
5.1 Scheda CB
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB

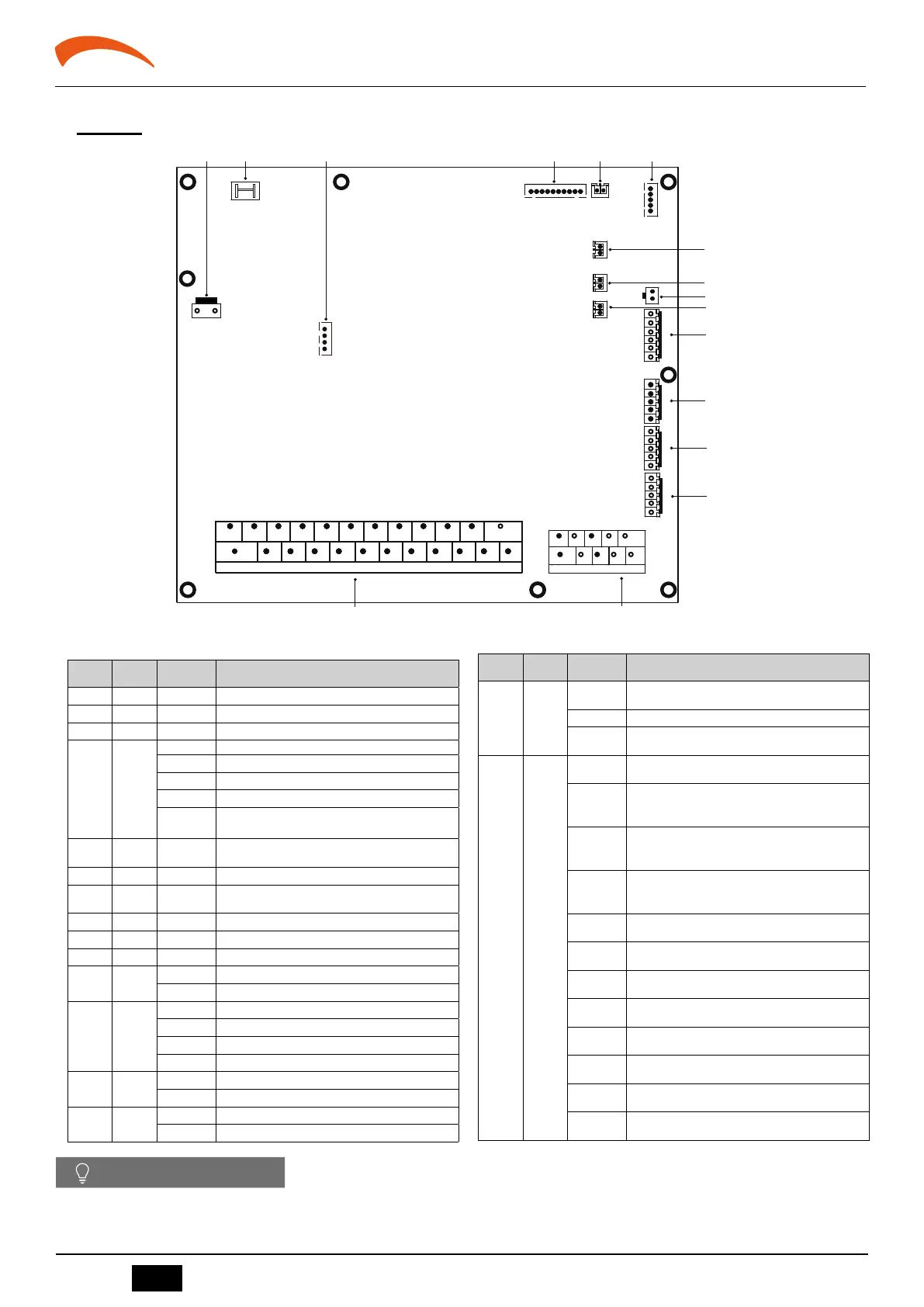

fig. 4 -
Ordine Port Codice Descrizione
1 CN21 POWER Porta per l'alimentazione
2 CN5 GND Porta per terra
3 CN25 DEBUG Porta per la programmazione IC
4 CN6
T2 Riservato
T2B Riservato
TW_in Riservato
TW_out Riservato
T1
Porta per sensore di temperatura della temperatura
dell'acqua in uscita finale
5 CN24 Tbt
Porta per il sensore di temperatura del serbatoio di com-
penso
6 CN23 RH Porta per sensore di umidità (riservata)
7 CN13 T5
Porta per la temp. del serbatoio dell'acqua calda sanitaria
sensore
8 CN15 Tw2 Porta per uscita acqua per zona 2 temp. sensore
9 CN38 T52 Porta per sensore di temperatura (riservata)
10 CN18 Tsolar Porta per sensore temperatura pannello solare
11 CN66
K1 K2 Porta di ingresso (riservata)
S1 S2 Porta di ingresso per l'energia solare
12 CN31
10V GND Riservato
HT Porta di controllo per termostato ambiente
COM Porta di alimentazione per termostato ambiente
CL Porta di controllo per termostato ambiente
13 CN35
SG Porta per Smart Grid (segnale di rete)
EVU Porta per smart grid (segnale fotovoltaico)
14 CN36
M1 M2 Porta per interruttore remoto
T1 T2 Riservato
Ordine Port Codice Descrizione
15 CN30
3 (X/HA)
4 (Y/HB)
Porta per la comunicazione con la scheda del modulo
idraulico
6 (P) 7(Q) Riservato
9 (H1)
10 (H2)
Riservato
16 CN11
1 (AHS1)
2 (AHS2)
Porta per fonte di calore aggiuntiva
3 (1ON)
4 (2OFF)
17 (C1)
Attacco per SV1 (valvola a 3 vie)
5 (2ON)
6 (2OFF)
18 (C1)
Porta per SV2 (valvola a 3 vie)
7 (3ON)
8 (3OFF)
19 (C1)
Porta per SV3 (valvola a 3 vie)
9 (P_c)
20 (C1)
Attacco per pompa zona 2
10 (P_o)
21 (C1)
Attacco per pompa di circolazione esterna
11 (P_s)
22 (C1)
Porta per pompa ad energia solare
12 (P_d)
23 (C1)
Attacco per pompa tubazione ACS
13 (TBH)
16 (C1)
Porta di controllo per il riscaldatore surriscaldatore del
serbatoio
14 (IBH2)
16 (C1)
Porta di controllo per il riscaldatore di riserva interno 1
15 (IBH1)
17 (C1)
Porta di controllo per riscaldatore di riserva interno 2
24 (P_X)
23 (C1)
Porta di uscita per allarme/sbrinamento
NOTE
Se è necessario collegare i terminali Tbt e T5, è possibile scollegare il cavo di collegamento dalla posizione corrispondente sulla scheda del modulo idrau-
lico e collegarlo alla porta della scheda PCB del kit.
