Cod. 3540001190 - Rev. 00 - 11/2023

CARTÃO ELETRÔNICO HIDRÁULICO

2. INTRODUÇÃO GERAL

Este kit é utilizado para reduzir o comprimento do cabo de conexão de campo entre o módulo hidráulico PCB e TBH, resistência elétrica externa,

AHS, SV1, SV2, SV3, PUMP_O, PUMP_D, PUMP_C, PUMP_S, P_X, tornando a instalação mais exível.

Communication cable ≤ 50m

TBH

External Backup heater

AHS

.........

3029

25 26 27 28

1211

109

1 2

22 23 2413

2014 15 17 1916 21

6 8 9

4321

CN4

CN22

CN5

DIS1

CN24

CN1

CN2

CN8

CN6

CN13

CN15

CN16

CN18

CN28

CN42

CN21

CN7CN11

CN17

CN14

CN19

CN30

CN35

CN31

CN36

CN25

CN29

CN40

CN41

CN32

SW9

Aquecedor de reserva externo

Cabo de comunicação ≤50m

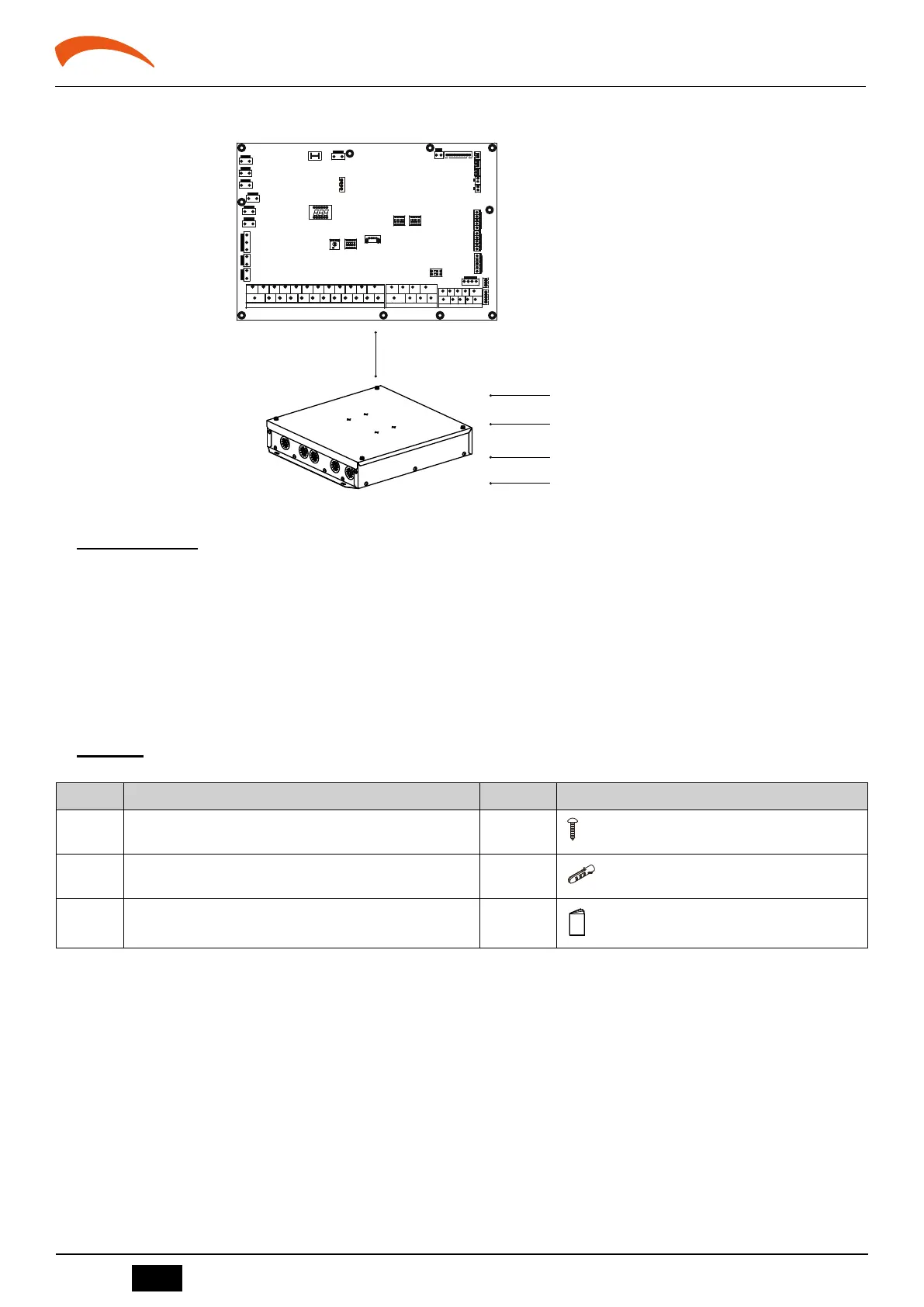

fig. 1 -

2.1 Descrição da função

1. A placa do módulo hidráulico e o kit externo produzem simultaneamente a abertura/fechamento da porta de TBH, IBH2, IBH1, AHS, SV1, SV2, SV3, PUMP_O,

PUMP_D, PUMP_C, PUMP_S, P_X.

2. A placa do módulo hidráulico e o kit externo são testados para valores AD das portas T5, Tbt, T5_2, Tw2, T1, Tsolar. Se nem a placa do módulo hidráulico nem o

kit externo captaram os parâmetros definidos do sensor ativo, a placa do módulo hidráulico reporta uma falha do sensor correspondente. Quando a placa do módulo

hidráulico e o kit externo coletam valores de parâmetros diferentes do mesmo sensor ao mesmo tempo, o módulo hidráulico prevalecerá sobre os valores dos parâ-

metros da placa.

3. Desconecte a comunicação com a placa de controle principal por mais de 1 minuto, o módulo hidráulico será desligado e emitirá falha EL, e a falha será exibida

no controlador de fio.

4. Ligação para outros componentes consulte o “MANUAL DE INSTALAÇÃO E UTILIZAÇÃO” da unidade interior.

3. DIRETRIZES DE INSTALAÇÃO

3.1 Acessórios

Os seguintes acessórios estão incluídos.

No. Descrição Quantidade. Observações

1 Parafuso auto-roscante de cabeça redonda cruzada 5

ST3.9*25 (4 para instalação real)

2 Tubo de expansão de plástico 5

Φ6X31.5mm (4 para instalação real)

3 Manual de instalação e do proprietário (este livro) 1
