CARD ELECTRONIC HIDRAULIC
5. PANOU DE CONTROL
5.1 Card CB
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB

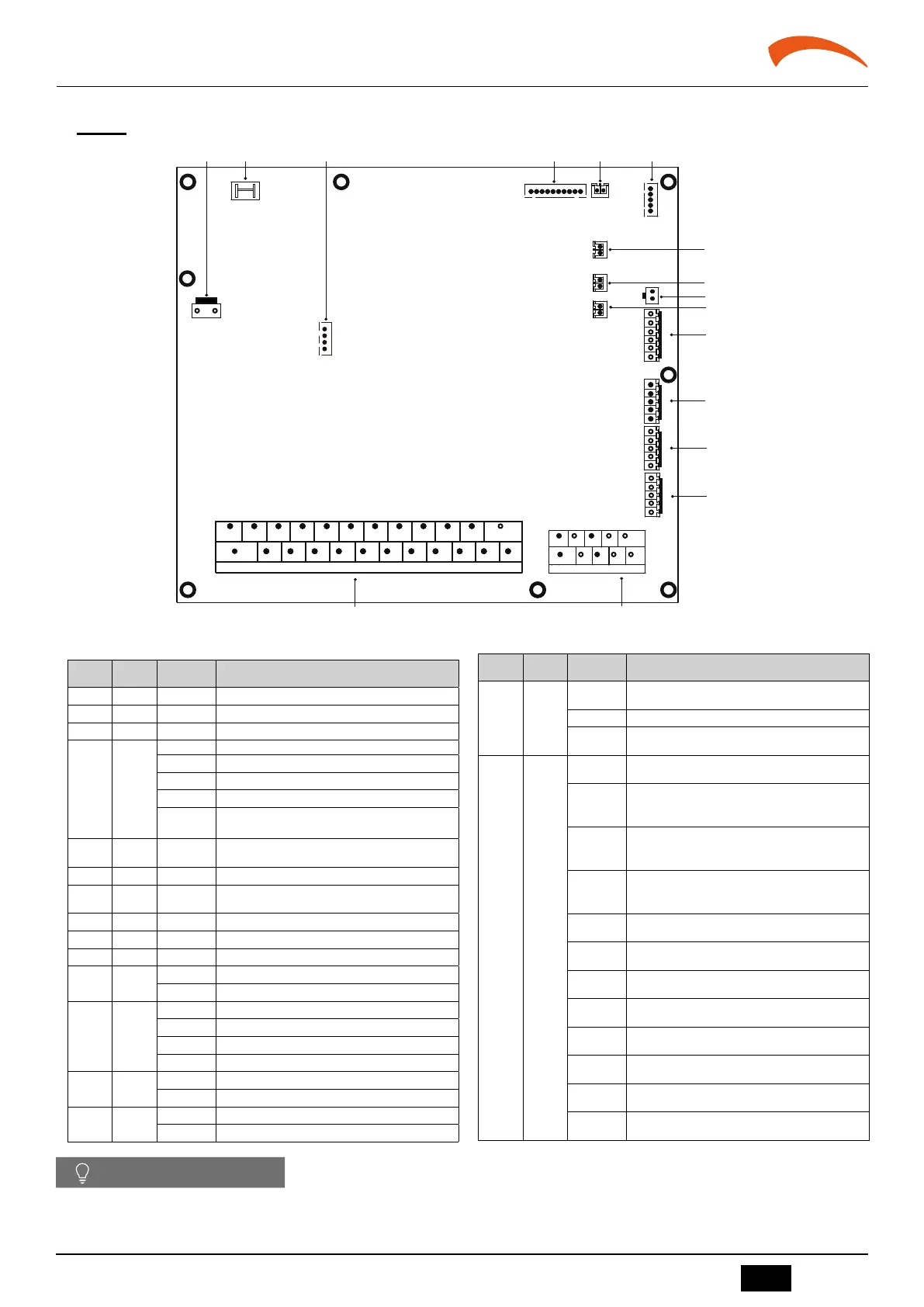

fig. 4 -
Ordin Port Cod Descriere
1 CN21 POWER Port de alimentare
2 CN5 GND Ușă pe podea
3 CN25 DEBUG Port pentru programare IC
4 CN6
T2 Rezervat
T2B Rezervat
TW_in Rezervat
TW_out Rezervat
T1 Port pentru senzorul final de temperatură a apei de ieșire
5 CN24 Tbt
Port pentru senzorul de temperatură a rezervorului tam-
pon
6 CN23 RH Port senzor de umiditate (rezervat)
7 CN13 T5
Ușă pentru temp. a senzorului rezervorului de apă caldă
menajeră
8 CN15 Tw2 Ușă pentru evacuarea apei pentru zona 2 temp. senzor
9 CN38 T52 Port senzor de temperatură (rezervat)
10 CN18 Tsolar Port pentru senzorul de temperatura panoului solar
11 CN66
K1 K2 Ușă de intrare (rezervată)
S1 S2 Poarta către energia solară
12 CN31
10V GND Rezervat
HT Port de control pentru termostat de cameră
COM Port de alimentare pentru termostat de cameră
CL Port de control pentru termostat de cameră
13 CN35
SG Port pentru Smart Grid (semnal de rețea)
EVU Port pentru rețea inteligentă (semnal fotovoltaic)
14 CN36
M1 M2 Port pentru comutator la distanță
T1 T2 Rezervat
Ordin Port Cod Descriere
15 CN30
3 (X/HA)
4 (Y/HB)
Port pentru comunicare cu placa modulului hidraulic
6 (P) 7(Q) Rezervat
9 (H1)
10 (H2)
Rezervat
16 CN11
1 (AHS1)
2 (AHS2)
Ușă pentru sursă suplimentară de căldură
3 (1ON)
4 (2OFF)
17 (C1)
Conexiune pentru SV1 (vană cu 3 căi)
5 (2ON)
6 (2OFF)
18 (C1)
Port pentru SV2 (vană cu 3 căi)
7 (3ON)
8 (3OFF)
19 (C1)
Port pentru SV3 (vană cu 3 căi)
9 (P_c)
20 (C1)
Conexiune pentru pompa zona 2
10 (P_o)
21 (C1)
Conexiune pentru pompa de circulatie externa
11 (P_s)
22 (C1)
Port pentru pompa alimentata solar
12 (P_d)
23 (C1)
Racord pentru pompa de conducta ACM
13 (TBH)
16 (C1)
Port de control pentru supraîncălzitorul rezervorului
14 (IBH2)
16 (C1)
Port de control pentru încălzitorul intern de rezervă 1
15 (IBH1)
17 (C1)
Port de control pentru încălzitorul intern de rezervă 2
24 (P_X)
23 (C1)
Port de ieșire pentru alarmă/dezghețare
NOTĂ
Dacă trebuie să conectați bornele Tbt și T5, puteți deconecta cablul de conectare din poziția corespunzătoare de pe placa modulului hidraulic și îl puteți
conecta la portul plăcii PCB al kit-ului.
