25
PT
Cod. 3540001190 - Rev. 00 - 11/2023
CARTÃO ELETRÔNICO HIDRÁULICO
4. INSTALAÇÃO

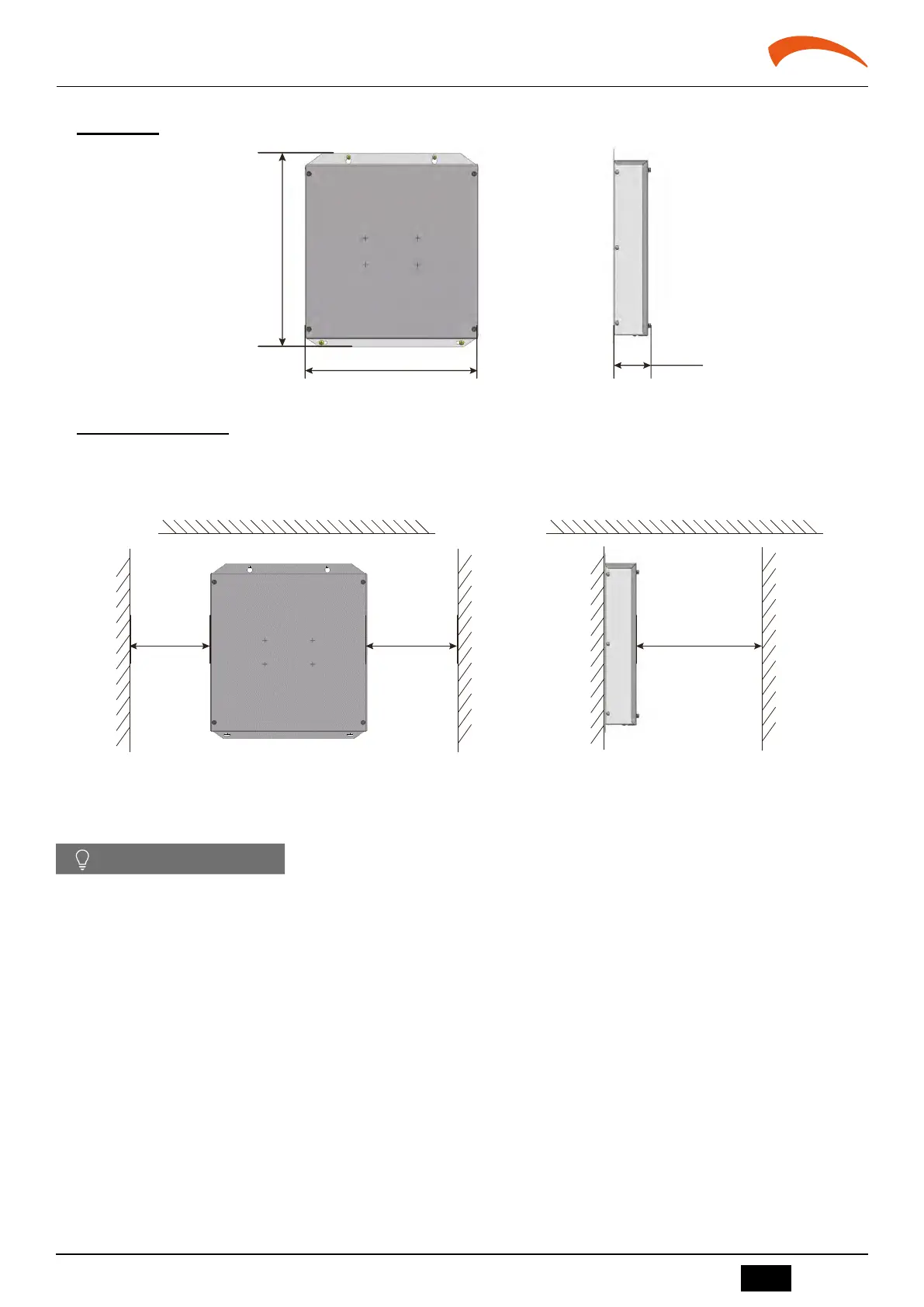

4.1 Projeto citado
330mm
65mm
fig. 2 -
4.2 Instalação de kit e via xa
Faça quatro furos onde deseja instalar o kit, com os locais dos furos mostrados abaixo. Prenda o kit com parafusos. O kit deve ser instalado verticalmente na
parede.
Parede ou obstáculo Parede ou obstáculo
≥600mm≥300mm≥300mm
fig. 3 -
Da frente Pelo lado
OBSERVAÇÃO
Todas as imagens neste manual são apenas para referência. O produto real pode ser ligeiramente diferente das imagens acima.
