19
ES
Cod. 3540001190 - Rev. 00 - 11/2023
TARJETA ELECTRÓNICA HIDRÁULICA

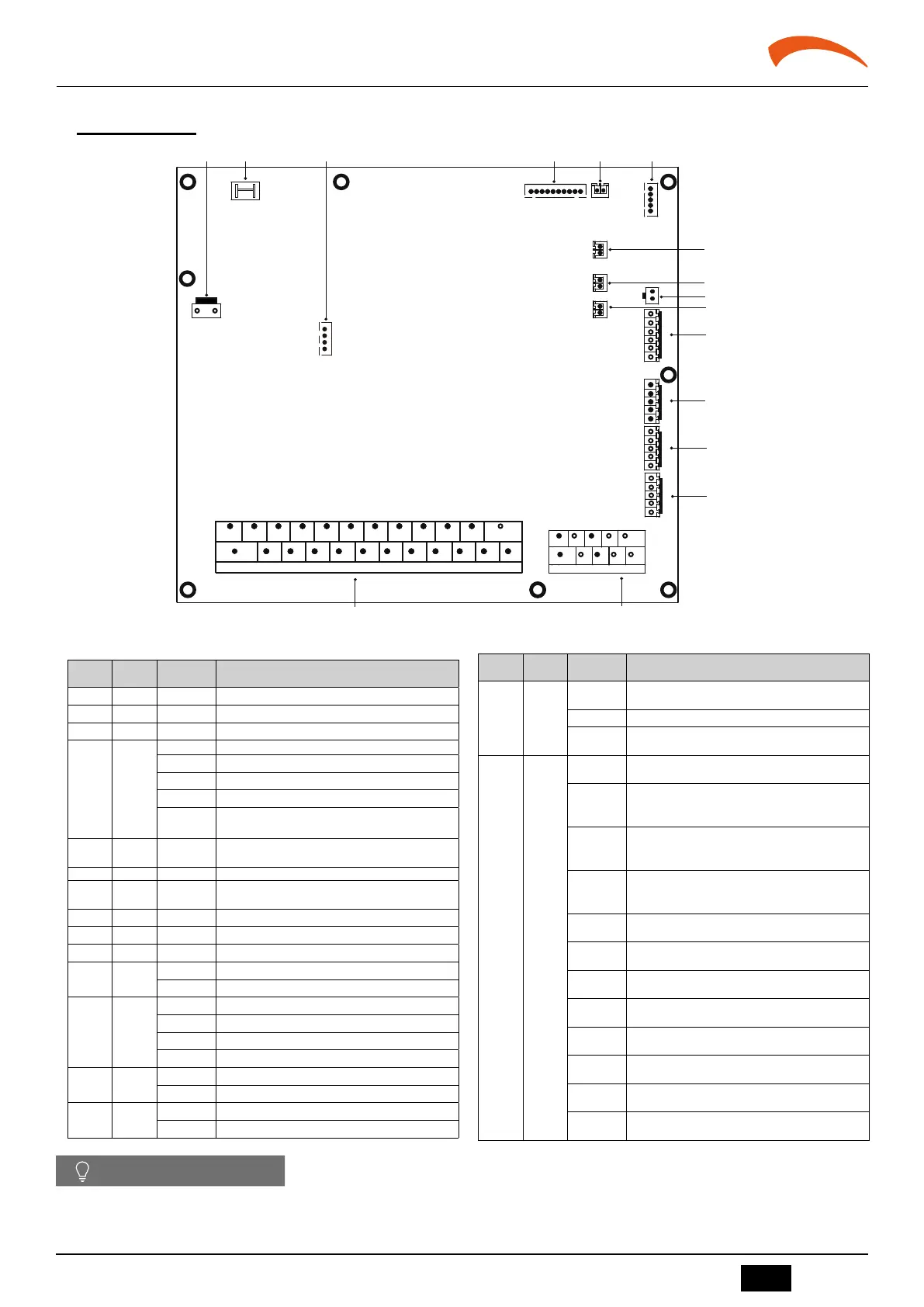

5. PLACA DE CONTROL
5.1 Placa de circuito CB
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB
fig. 4 -
Orden Puerto Código Descripción
1 CN21 POWER Puerto de alimentación
2 CN5 GND puerta en el suelo
3 CN25 DEBUG Puerto para programación IC
4 CN6
T2 Reservado
T2B Reservado
TW_in Reservado
TW_out Reservado
T1
Puerto para sensor de temperatura de temperatura del
agua de salida final
5 CN24 Tbt
Puerto para el sensor de temperatura del tanque de iner-
cia
6 CN23 RH Puerto del sensor de humedad (reservado)
7 CN13 T5
Puerta para temperatura. del sensor del depósito de agua
caliente sanitaria
8 CN15 Tw2 Puerta para salida de agua para zona 2 temp. sensor
9 CN38 T52 Puerto del sensor de temperatura (reservado)
10 CN18 Tsolar Puerto para sensor de temperatura del panel solar
11 CN66
K1 K2 Puerta de entrada (reservada)
S1 S2 Puerta de entrada a la energía solar
12 CN31
10V GND Reservado
HT Puerto de control para termostato de ambiente
COM Puerto de alimentación para termostato de ambiente
CL Puerto de control para termostato de ambiente
13 CN35
SG Puerto para Smart Grid (señal de red)
EVU Puerto para red inteligente (señal fotovoltaica)
14 CN36
M1 M2 Puerto para interruptor remoto
T1 T2 Reservado
Orden Puerto Código Descripción
15 CN30
3 (X/HA)
4 (Y/HB)
Puerto para comunicación con la placa del módulo hidráu-
lico.
6 (P) 7(Q) Reservado
9 (H1)
10 (H2)
Reservado
16 CN11
1 (AHS1)
2 (AHS2)
Puerta para fuente de calor adicional
3 (1ON)
4 (2OFF)
17 (C1)
Conexión para SV1 (válvula de 3 vías)
5 (2ON)
6 (2OFF)
18 (C1)
Puerto para SV2 (válvula de 3 vías)
7 (3ON)
8 (3OFF)
19 (C1)
Puerto para SV3 (válvula de 3 vías)
9 (P_c)
20 (C1)
Conexión para bomba zona 2
10 (P_o)
21 (C1)
Conexión para bomba de circulación externa.
11 (P_s)
22 (C1)
Puerto para bomba alimentada por energía solar.
12 (P_d)
23 (C1)
Conexión para bomba de tubería de ACS
13 (TBH)
16 (C1)
Puerto de control para el calentador del sobrecalentador
del tanque
14 (IBH2)
16 (C1)
Puerto de control para el calentador de respaldo interno 1
15 (IBH1)
17 (C1)
Puerto de control para el calentador de respaldo interno 2
24 (P_X)
23 (C1)
Puerto de salida para alarma/descongelamiento
NOTA
Si es necesario conectar los terminales Tbt y T5, puede desenchufar el cable de conexión de la posición correspondiente de la placa del módulo hidráulico
y enchufarlo en el puerto de la placa PCB del kit .
