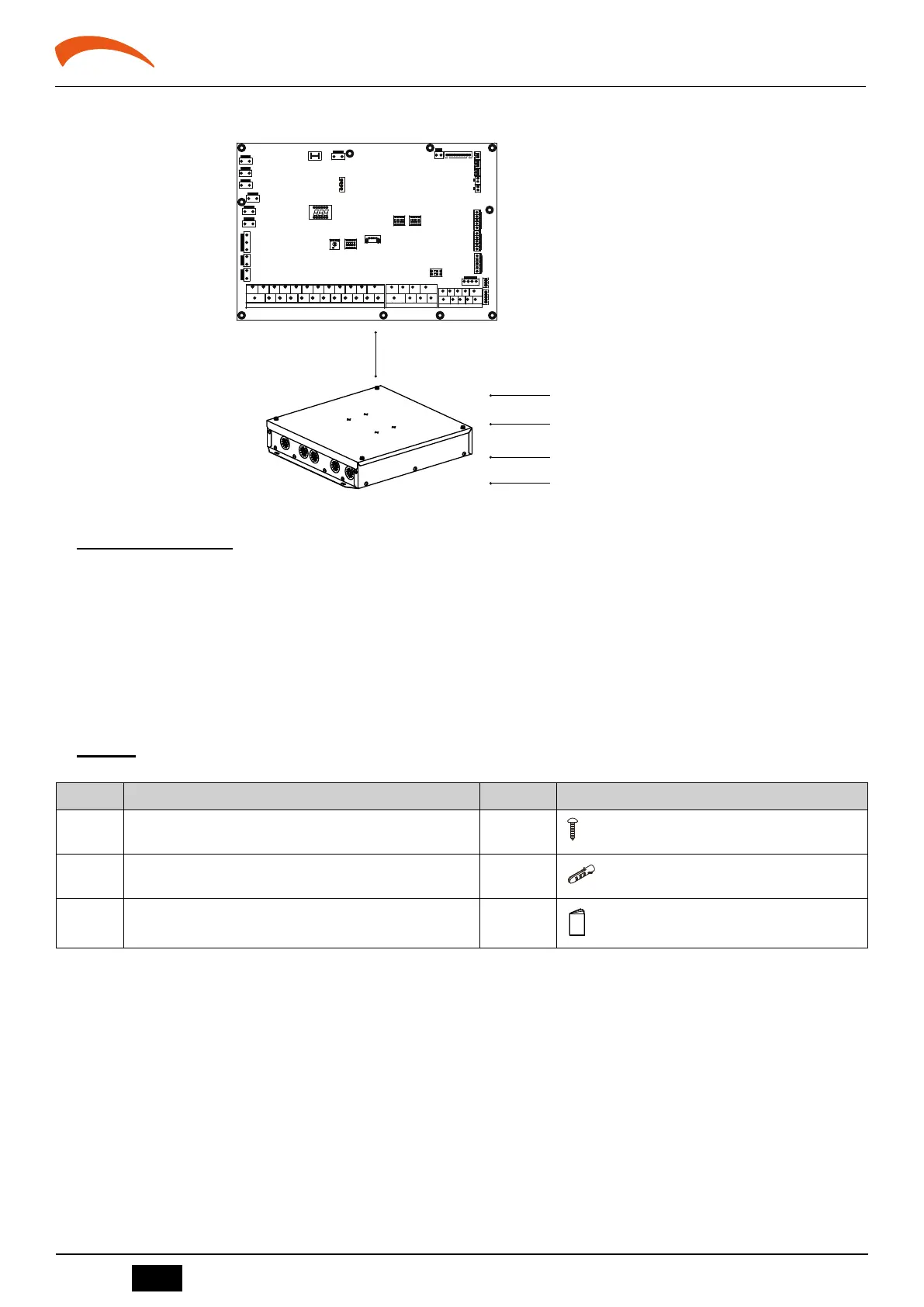

SCHEDA ELETTRONICA IDRAULICA
2. INTRODUZIONE GENERALE
Questo kit viene utilizzato per ridurre la lunghezza del cavo di collegamento sul campo tra il modulo idraulico PCB e TBH, riscaldatore elettrico
esterno, AHS, SV1, SV2, SV3, PUMP_O, PUMP_D, PUMP_C, PUMP_S, P_X, rendendo l'installazione più essibile.
Communication cable 50m
TBH
External Backup heater
AHS
.........
3029
32
25 26 27 28
31
7
1211
109
18
8
7
5
1 2
22 23 2413
3
4
6
2014 15 17 1916 21
6 8 9
10
5
4321
CN4
CN22
CN5
S3
DIS1
CN24
CN1
CN2
CN8
CN6
CN13
CN15
CN16
CN18
CN28
S2
CN42
CN21
S1
S4
CN7CN11
CN17
CN14
CN19
CN30
CN35
CN31
CN36
CN25
CN29
CN40
CN41
CN32
SW9
Riscaldatore di riserva esterno
Cavo di comunicazione ≤50m
fig. 1 -
2.1 Descrizione della funzione
1. La scheda del modulo idraulico e il kit esterno emettono simultaneamente l'apertura/chiusura della porta di TBH, IBH2, IBH1, AHS, SV1, SV2, SV3, PUMP_O,
PUMP_D, PUMP_C, PUMP_S, P_X.
2. La scheda del modulo idraulico e il kit esterno sono entrambi testati per i valori AD delle porte T5, Tbt, T5_2, Tw2, T1, Tsolar. Se né la scheda del modulo idraulico
né il kit esterno hanno raccolto i parametri del sensore attivo impostati, la scheda del modulo idraulico segnala un guasto del sensore corrispondente. Quando la
scheda del modulo idraulico e il kit esterno raccolgono contemporaneamente valori di parametri diversi dello stesso sensore, il modulo idraulico prevarranno i valori
dei parametri della scheda.
3. Scollegare la comunicazione con la scheda di controllo principale per più di 1 minuto, il modulo idraulico si spegnerà ed emetterà un guasto EL e verrà visualizzato
il guasto sul comando a filo.
4. Collegamento per altri componenti vedere il “MANUALE DI INSTALLAZIONE E USO” dell'unità interna.
3. LINEE GUIDA PER L'INSTALLAZIONE
3.1 Accessori
Sono inclusi i seguenti accessori.
No. Descrizione Qtà. Osservazioni
1 Vite autofilettante a testa tonda a croce 5
ST3.9*25 (4 per l'installazione effettiva)
2 Tubo di espansione in plastica 5
Φ6X31.5mm (4 per l'installazione effettiva)
3 Manuale di installazione e del proprietario (questo libro) 1
