31
FR
Cod. 3540001190 - Rev. 00 - 11/2023

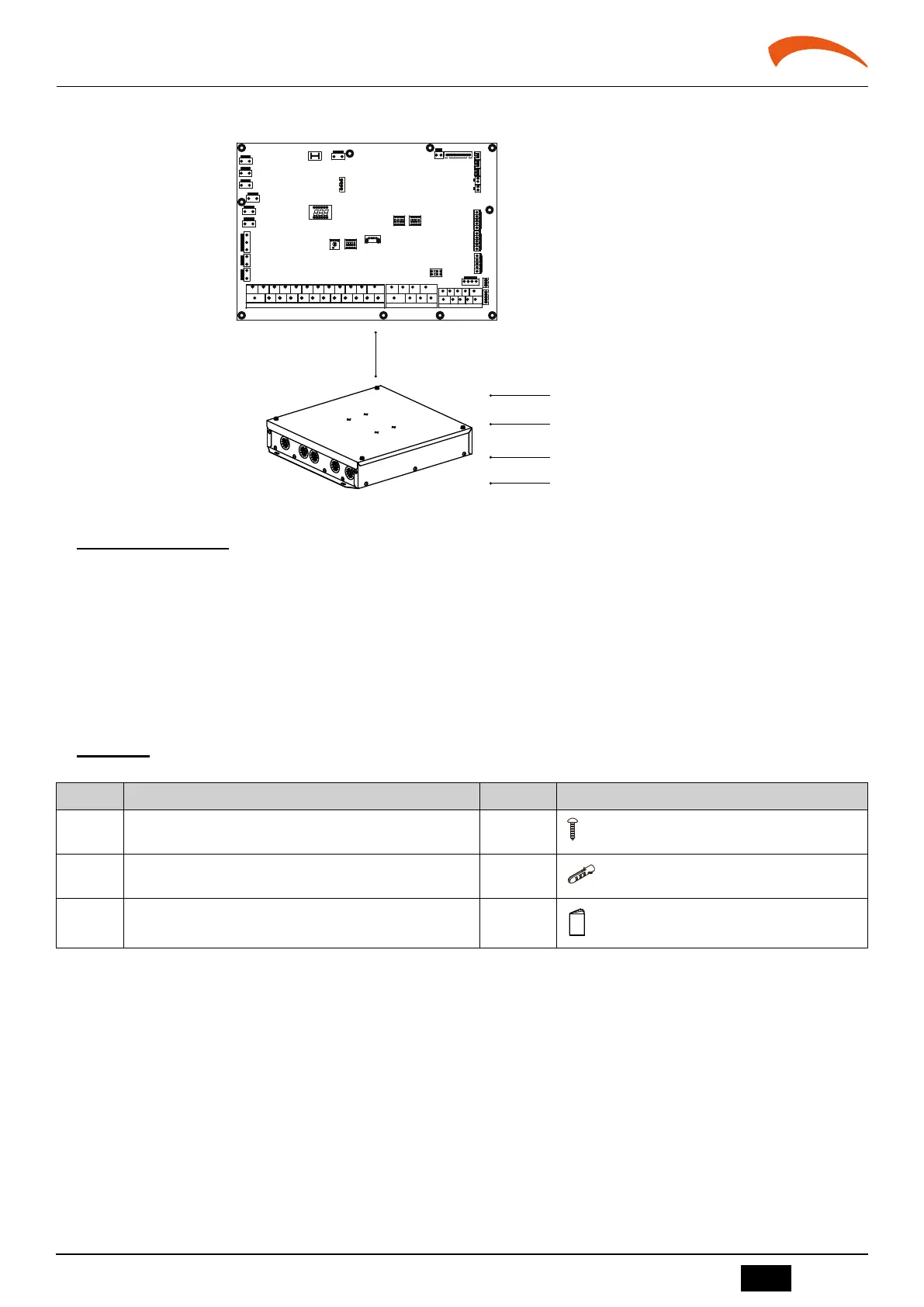

CARTE ÉLECTRONIQUE HYDRAULIQUE
2. INTRODUZIONE GENERALE
Ce kit est utilisé pour réduire la longueur du câble de connexion sur le terrain entre le module hydraulique PCB et le TBH, le chau󰀨age électrique
externe, AHS, SV1, SV2, SV3, PUMP_O, PUMP_D, PUMP_C, PUMP_S, P_X, rendant l'installation plus exible.
Communication cable 50m
TBH
External Backup heater
AHS
.........
3029
32
25 26 27 28
31
7
1211
109
18
8
7
5
1 2
22 23 2413
3
4
6
2014 15 17 1916 21
6 8 9
10
5
4321
CN4
CN22
CN5
S3
DIS1
CN24
CN1
CN2
CN8
CN6
CN13
CN15
CN16
CN18
CN28
S2
CN42
CN21
S1
S4
CN7CN11
CN17
CN14
CN19
CN30
CN35
CN31
CN36
CN25
CN29
CN40
CN41
CN32
SW9
Chauffage d'appoint externe
Câble de communication ≤50m
fig. 1 -
2.1 Description de la fonction
1. La carte du module hydraulique et le kit externe produisent simultanément l'ouverture/fermeture de la porte de TBH, IBH2, IBH1, AHS, SV1, SV2, SV3, PUMP_O,
PUMP_D, PUMP_C, PUMP_S, P_X.
2. La carte du module hydraulique et le kit externe sont tous deux testés pour les valeurs AD des ports T5, Tbt, T5_2, Tw2, T1, Tsolar. Si ni la carte du module hydrauli-
que ni le kit externe n'ont détecté les paramètres actifs du capteur définis, la carte du module hydraulique signale une défaillance du capteur correspondante. Lorsque
la carte du module hydraulique et le kit externe collectent simultanément différentes valeurs de paramètres du même capteur, le module hydraulique prévaudra sur
les valeurs des paramètres de la carte.
3. Déconnectez la communication avec le tableau de commande principal pendant plus d'une minute, le module hydraulique s'arrêtera et émettra un défaut EL, et le
défaut sera affiché sur le contrôleur filaire.
4. Raccordement des autres composants, voir le « MANUEL D'INSTALLATION ET D'UTILISATION » de l'unité intérieure.
3. DIRECTIVES D'INSTALLATION
3.1 Accessoires
Les accessoires suivants sont inclus.
No. Description Qté. Observations
1 Vis autotaraudeuse à tête ronde cruciforme 5
ST3.9*25 (4 pour l'installation réelle)
2 Tube d'expansion en plastique 5
Φ6X31.5mm (4 pour l'installation réelle)
3 Manuel d'installation et d'utilisation (ce livre) 1
