HYDRAULISCHE ELEKTRONISCHE KAART

2. ALGEMENE INTRODUCTIE

Deze set wordt gebruikt om de lengte van de lokale verbindingskabel tussen de printplaat hydraulische module en TBH, externe elektrische

verwarmer, AHS, SV1, SV2, SV3, PUMP_O, PUMP_D, PUMP_C, PUMP_S, P_X te verkleinen, waardoor de installatie exibeler wordt.

Communication cable ≤ 50m

TBH

External Backup heater

AHS

.........

3029

25 26 27 28

1211

109

1 2

22 23 2413

2014 15 17 1916 21

6 8 9

4321

CN4

CN22

CN5

DIS1

CN24

CN1

CN2

CN8

CN6

CN13

CN15

CN16

CN18

CN28

CN42

CN21

CN7CN11

CN17

CN14

CN19

CN30

CN35

CN31

CN36

CN25

CN29

CN40

CN41

CN32

SW9

Externe back-upverwarming

Communicatiekabel ≤50m

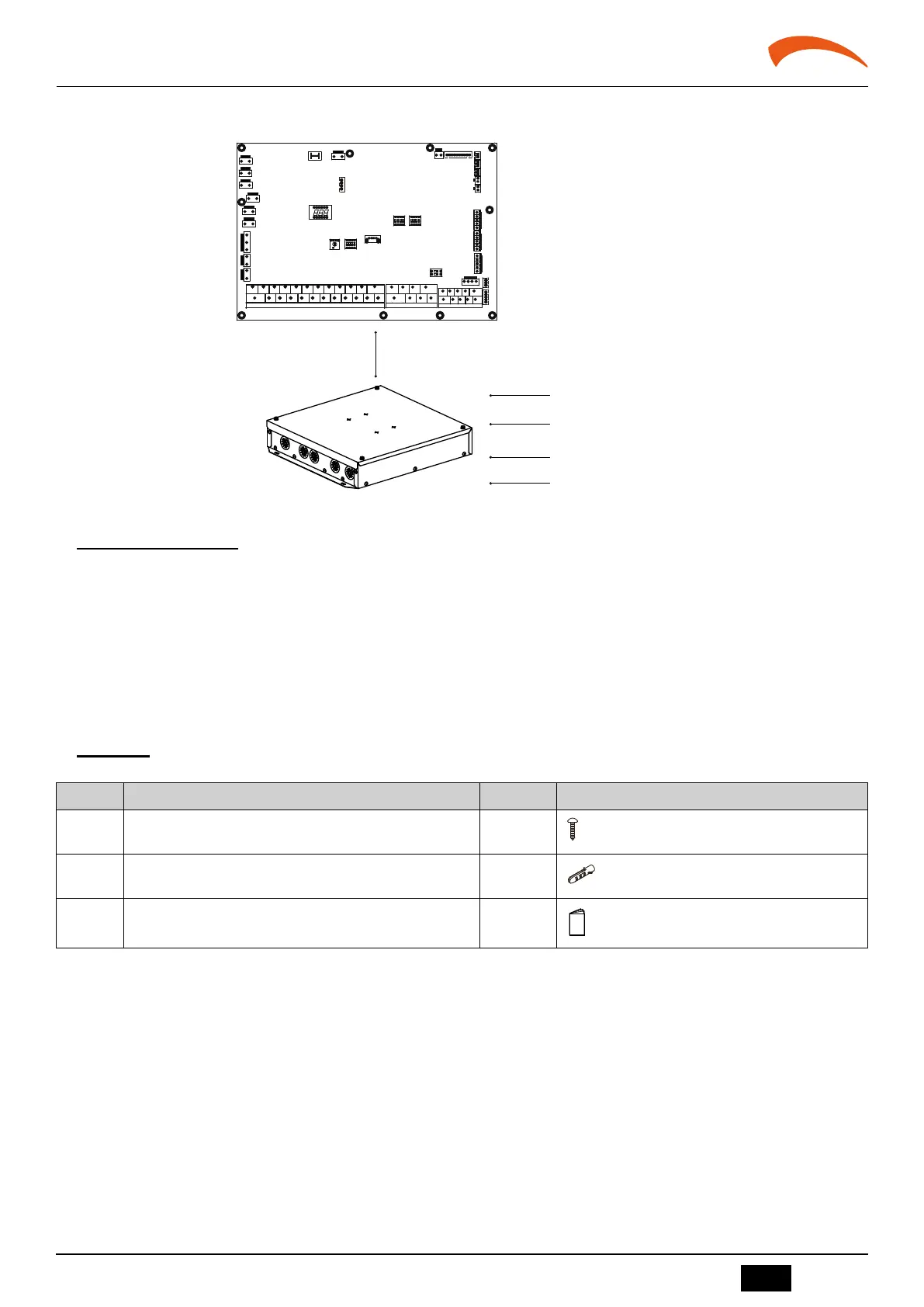

fig. 1 -

2.1 Beschrijving van de functie

1. Hydraulische modulekaart en externe kit zorgen tegelijkertijd voor het openen/sluiten van de deur van TBH, IBH2, IBH1, AHS, SV1, SV2, SV3, PUMP_O, PUMP_D,

PUMP_C, PUMP_S, P_X.

2. Hydraulische modulekaart en externe kit zijn beide getest op AD-waarden van T5-, Tbt-, T5_2-, Tw2-, T1- en Tsolar-poorten. Als noch de hydraulische modulekaart,

noch de externe kit de ingestelde actieve sensorparameters heeft opgepikt, meldt de hydraulische modulekaart een overeenkomstige sensorstoring. Wanneer de

hydraulische modulekaart en de externe kit tegelijkertijd verschillende parameterwaarden van dezelfde sensor verzamelen, zal de hydraulische module voorrang

hebben op de parameterwaarden van de kaart.

3. Verbreek de communicatie met de hoofdbesturingskaart gedurende meer dan 1 minuut. De hydraulische module wordt uitgeschakeld en geeft een EL-fout weer.

De fout wordt weergegeven op de draadcontroller.

4. Aansluiting voor andere componenten zie de “INSTALLATIE- EN GEBRUIKSHANDLEIDING” van de binnenunit.

3. INSTALLATIE RICHTLIJNEN

3.1 Accessoires

De volgende accessoires zijn inbegrepen.

No. Beschrijving Aantal Waarnemingen

1 Kruis zelftappende schroef met ronde kop 5

ST3.9*25 (4 voor daadwerkelijke installatie)

2 Kunststof expansiebuis 5

Φ6X31.5mm (4 voor daadwerkelijke installatie)

3 Installatie- en gebruikershandleiding (dit boek) 1
