18
ES
Cod. 3540001190 - Rev. 00 - 11/2023
TARJETA ELECTRÓNICA HIDRÁULICA
4. INSTALACIÓN

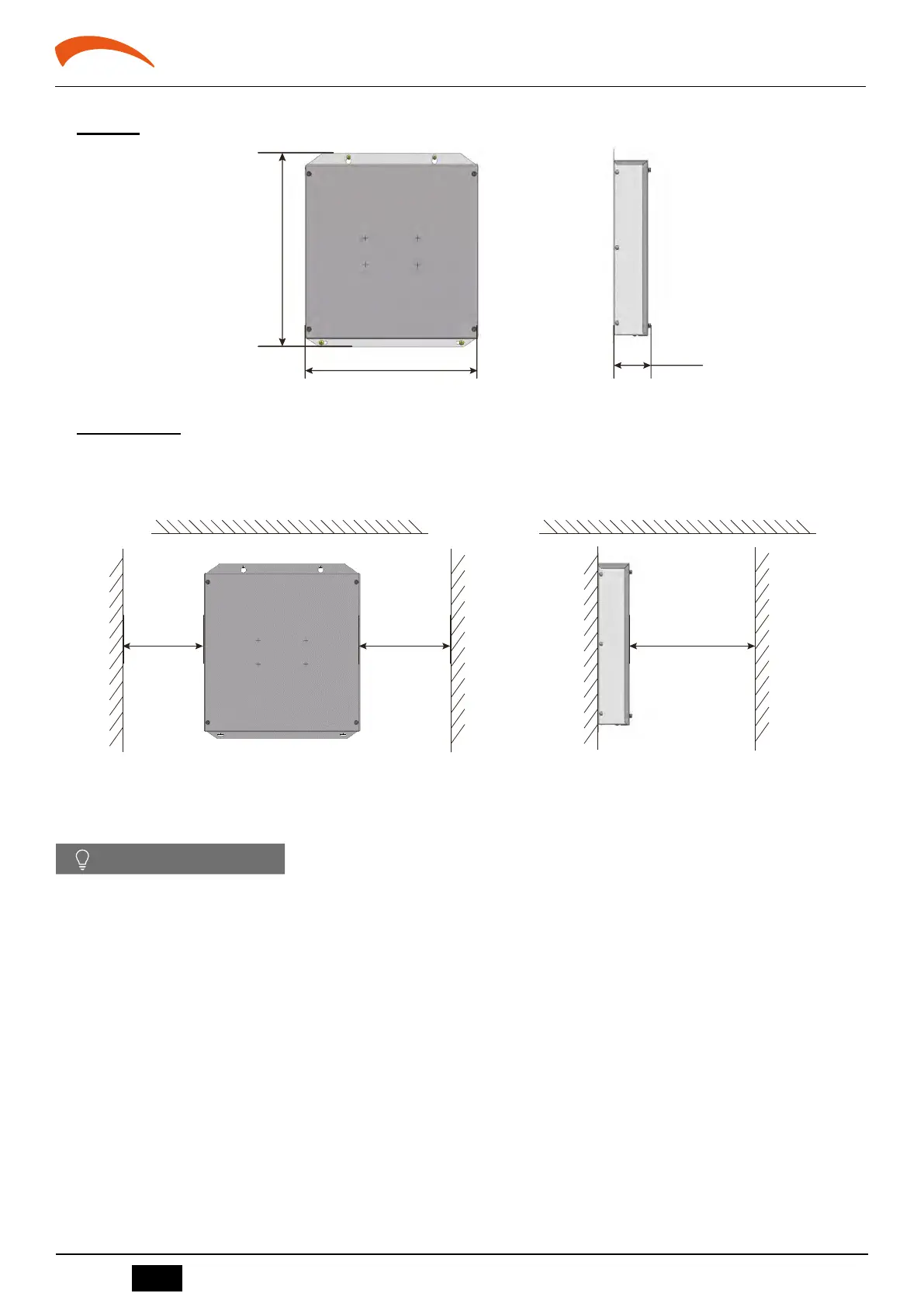

4.1 Dimensión
330mm
65mm
fig. 2 -
4.2 Instalación del kit
Taladre cuatro orificios donde desee instalar el kit, con las posiciones de los orificios que se muestran a continuación. Fije el kit con tornillos. El kit debe instalarse
verticalmente en la pared.
Pared u obstáculo Pared u obstáculo
≥600mm≥300mm≥300mm
fig. 3 -
De frente De lado
NOTA
Todas las imágenes de este manual son solo de referencia. El producto real puede ser ligeramente diferente de las imágenes anteriores.
