MICROSCANNER ESPAÑOL - 11
NOTA: Si un cableado es correcto, de clavija a
clavija, pero existe un par separado, la función de
gráfico de cableado mostrará la indicación de par
separado (SPLIT PAIR). Por ejemplo, un cable del
par 1 - 2 podría estar trenzado con un cable del
par 3 - 6.
Si el cable no va hasta el extremo remoto, el
indicador numérico del par abierto quedará en
blanco. Se mostrará la palabra Open (abierto).
Los pares en cortocircuito se indican con un
corchete de conexión y se muestra la palabra
Short (cortocircuito).

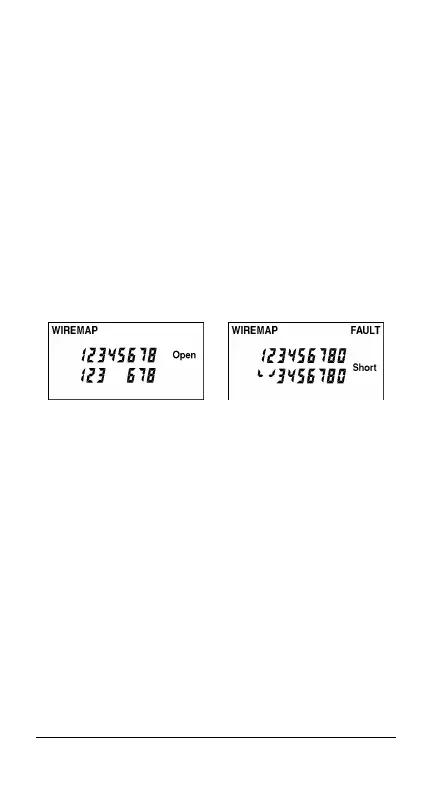

Abierto: Par 4 - 5 Corto: Par 1 - 2
Cuando el fallo de los cables está relacionado con
el intercambio de clavijas o con cortocircuitos en
ausencia de emparejamiento (por ejemplo,
clavijas 1 – 3 sin emparejamiento), el gráfico de
cableado mostrará guiones en los indicadores
numéricos de cables.
Gráfico de cableado para cables de
control
La función de gráfico de cableado también se
puede utilizar para comprobar cables de control.
1. Sólo tiene que conectar los dos extremos de
un cable en los dos jacks modulares 8
(MAIN y LOOPBACK)(principal y de bucle
