MICROSCANNER ITALIANO - 14
Con alcune tipologie di cavo precedenti come il
modello 100TX (unicamente per rete) che non
generano impulsi di collegamento,
MICROSCANNER visualizzerà HUB, la lunghezza
del cavo e la parola SEGNALE.
Indicatore di collegamento rete
(MICROSCANNER PRO)
L’Indicatore di collegamento rete permette di
cercare e identificare 10/100 hub di rete attivi e di
confermare a quale di questi è collegato
MICROSCANNER. A tale scopo, l’indicatore di
stato dell’hub lampeggia in modo da agevolare il
posizionamento di un canale singolo in un punto
di distribuzione utilizzato.
1. Collegare il cavo da sottoporre a test al
connettore PRINCIPALE (MAIN) (identificato
sull’unità immediatamente sopra il jack
Modular 8).
2. Per visualizzare lo schermo Lunghezza,
premere il tasto MODE fino a far apparire
sul display la parola LENGTH (LUNGHEZ-
ZA).

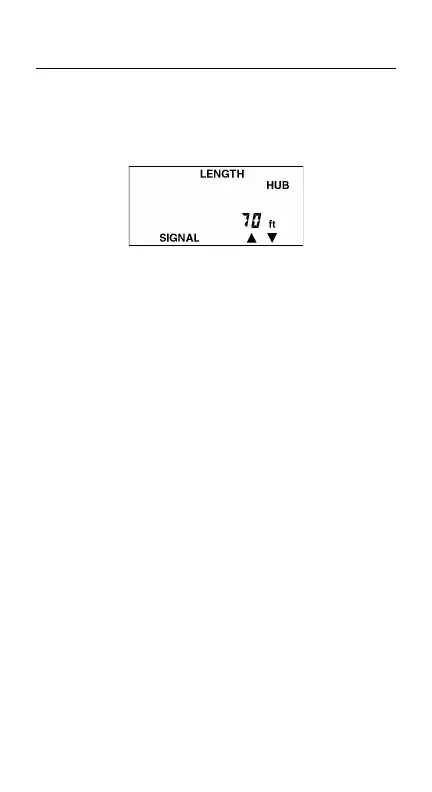

MICROSCANNER visualizza la parola Hub
seguita dalla lunghezza fino all’hub.
