MICROSCANNER DEUTSCH - 11
Hinweis: Wenn ein Kabel zwar korrekt Pin an Pin
verdrahtet, jedoch eine Verdrillung vertauscht ist,
zeigt der Verdrahtungsplan VERTAUSCHTE
VERDRILLUNG (SPLIT PAIR). So könnte
beispielsweise ein Draht aus Paar 1 - 2 mit einem
Draht aus Paar 3 - 6 verdrillt sein.
Wenn der Draht nicht bis zum anderen Ende geht,
wird für die Unterbrechung kein numerischer Wert
angezeigt. Das Wort Open (Offen) wird ange-
zeigt. Kurzgeschlossene Paare werden mit einer
Verbindungsklam-mer dargestellt, und das Wort
Short (Kurzschluß) wird angezeigt.

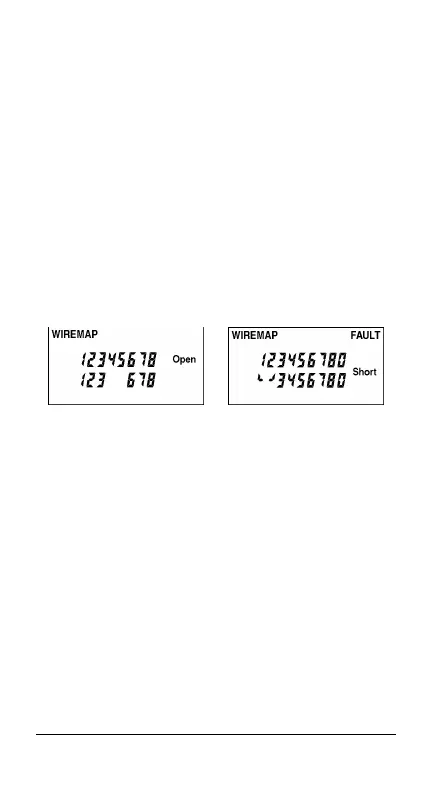

Offen: Paar 4 - 5 Kurzschluß: Paar 1 - 2
Wenn die fehlerhafte Verdrahtung auch kurzge-
schlossene oder vertauschte Nicht-Paar-Pins (z.
B. Nicht-Paar-Pins 1 - 3) aufweist, zeigt der
Verdrahtungsplan Striche für diese Zahlenwerte.
Verdrahtungsplan für Verbindungska-
bel
Die Wiremap (Verdrahtungsplan)-Funktion kann
auch für die Überprüfung von Verbindungskabeln
verwendet werden.
1. Schließen Sie einfach die beiden Kabel
enden an den beiden modularen 8er-
Buchsen (MAIN und LOOPBACK) (HAUPT
