MICROSCANNER FRANÇAIS - 11
Remarque : si un câble est correctement
connecté, broche à broche, mais comporte une
paire croisée, la fonction Plan câblage affiche la
mention SPLIT PAIR (PAIRES CROISEES). A
titre d’exemple, le monteur a peut-être permuté
l’un des conducteurs de la paire 1 - 2 avec l’un de
ceux de la paire 3 - 6.
Si le conducteur n’est pas raccordé à l’extrémité
distante, le témoin numérique de coupure reste
vierge. La mention Open (Ouvert) s’affiche. Les
paires court-circuitées sont identifiées par une
accolade, tandis que le logiciel affiche la mention
Short (Court).

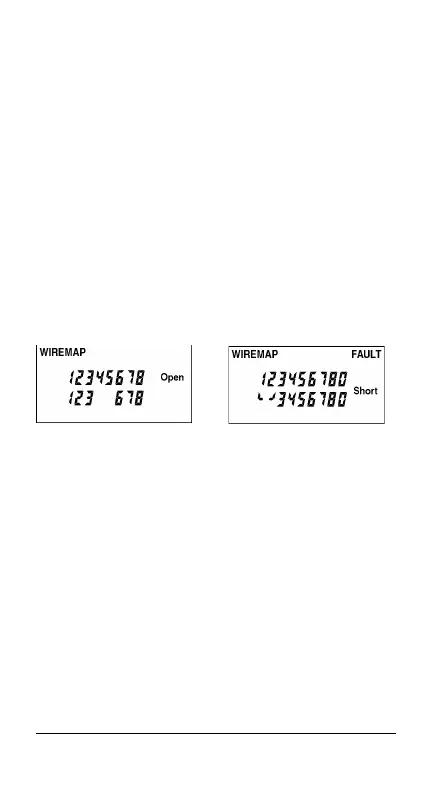

Coupure : Paire 4 - 5 Court-circuit : Paire 1 - 2
Si l’anomalie de câblage implique des broches
permutées ou court-circuitées n’appartenant pas à
une même paire (ex. : les broches indépendantes
1 - 3), la fonction Plan câblage affiche une série
de tirets en lieu et place des témoins numériques
de câble.
Plan de câblage des câbles d’inter-
connexion
La fonction Wiremap (Plan câblage) permet
également de vérifier les câbles d’interconnexion.
1. Branchez simplement les deux extrémités
d’un câble sur les deux fiches Modular 8
