MICROSCANNER FRANÇAIS - 18
Câblage coaxial (MICROSCANNER PRO)
Remarque :
cette fonction est disponible dans la
version privée ou lorsque le kit de mise à niveau
COAX est utilisé.
MICROSCANNER permet de mesurer la longueur
totale d’un câble coaxial de 50 et/ou 75W (Ohms),
RG-6 et détermine l’état de sa terminaison.
1. Raccordez l’adaptateur coaxial fourni à la
prise principale (MAIN) (localisée immédiate-
ment au-dessus de la fiche Modular 8 que
comporte l’appareil).
2. Raccordez le câble à tester à la prise de
l’adaptateur coaxial.

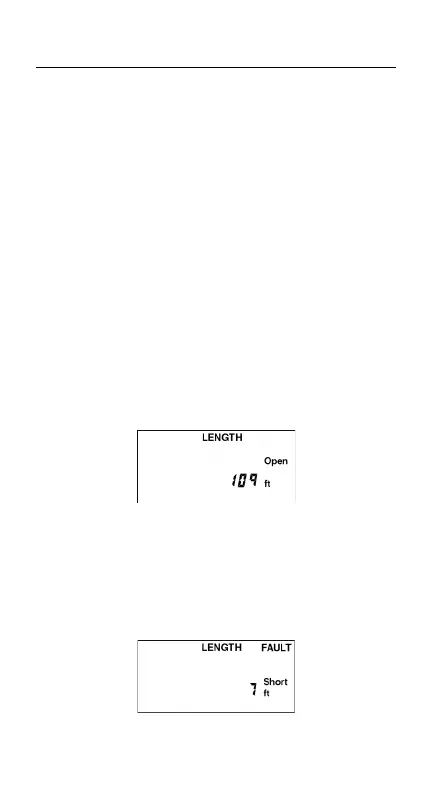

3. Pour afficher l’écran Longueur, appuyez sur
la touche MODE jusqu’à ce que la mention
LENGTH (LONGUEUR) apparaisse à
l’écran. La longueur totale du câble s’affiche.
Si l’extrémité distante du câble coaxial n’est pas
raccordée, la mention Open (Ouvert) s’affiche.
En cas de détection d’un câble court-circuité, les
mentions FAULT et Short (court-circuit) s’affi-
chent. L’instrument affiche aussi la longueur
correspondant au point de détection du court-
circuit.
