Toner
La fonction Toner permet d’assurer le suivi des
câbles à travers les murs, plafonds, sols et
tableaux de connexions en émettant quatre
signaux distincts à tonalités multiples qui peuvent
être reçus par un détecteur de câbles. Pour
assurer le suivi d’un câble, servez-vous du
MicroProbe de Fluke Networks ou de tout autre
appareil similaire pour convertir un signal transmis
le long du câble en tonalité audible. Pour détermi-
ner l’itinéraire du câble, reconstituez-en le parcours
en vous laissant guider par la tonalité audible. Le
détecteur doit se trouver à une distance de moins
d’un pied (environ 30 cm) du câble enfoui. Vous
pouvez sélectionner l’une des quatre séquences de
tonalités numérotées de 1 à 4 sur l’écran LCD.
1. Pour afficher l’écran Toner, appuyez sur la touche
MODE jusqu’à ce que les mentions SIGNAL et TONE
apparaissent à l’écran.
2. Pour sélectionner une autre séquence de tonalités,
appuyez sur la touche ▲ ou ▼ .

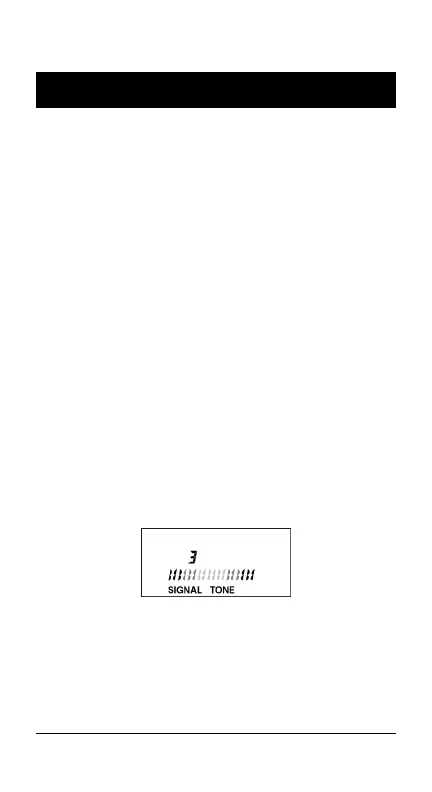

Affichage pour tranches de temps avec
tonalité de signal n° 3
Pour améliorer la qualité du signal, branchez une fiche de mise
à la terre sur la prise de terre montée à côté des prises
principale (MAIN) et boucle (LOOPBACK). Le kit Cable Tracer
II proposé en option comprend une fiche de mise à la terre.
Vous pouvez employer tout câble de mise à la terre dont
l’extrémité est équipée d’une pointe de fiche de téléphone
isolée standard.
