Toner
Toner é uma função de rastreamento de cabos
que auxilia no rastreamento de cabos ocultos em
paredes, tetos, pisos ou painéis de conexões,
gerando quatro sinais distintos de múltiplos tons
que podem ser recebidos por um rastreador de
cabos. Para rastrear um cabo, use o MicroProbe
da Fluke Networks, ou qualquer dispositivo
equivalente de rastreamento, para converter um
sinal no cabo em um tom audível. Para determi-
nar o caminho do cabo, simplesmente faça o
rastreamento ao longo do fio utilizando o tom
audível como orientação. O rastreador precisa
estar a uma distância máxima de um pé do cabo
oculto. Você pode selecionar uma das quatro
seqüências de tons diferentes, exibida como os
números de 1 a 4 no LCD.
1. Para exibir a tela Toner, pressione a tecla
MODE até que as palavras Signal e Tone
(SINAL e TOM) sejam exibidas na tela.
2. Para selecionar uma seqüência diferente de
tons, pressione as teclas ▲ ou ▼ .

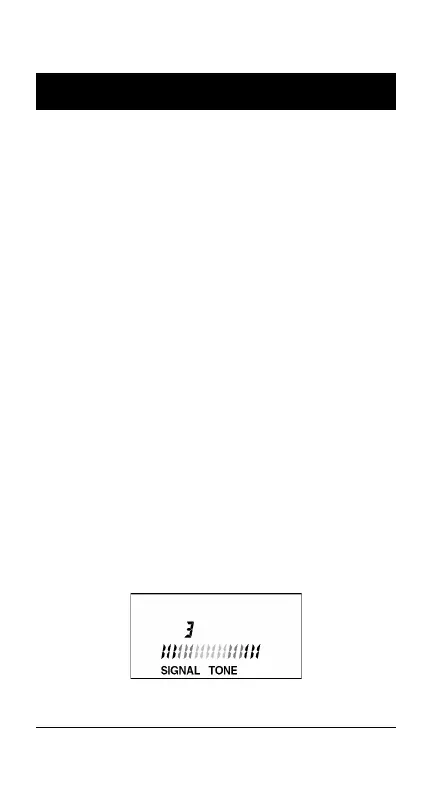

Tela para períodos de tempo com o
tom de sinal #3

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
