Fluke MICROSCANNER User Manual

MICROSCANNER FRANÇAIS - 10

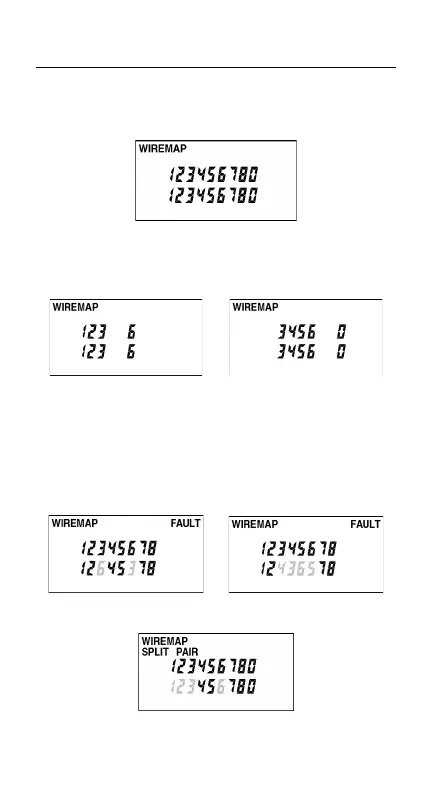

Plan câblage intégral et blindage intact :
ZERO « 0 » à droite sur l’écran
(4 paires, 8 fils)
Câble 10BaseT Token Ring
sans blindage blindé
(2 paires, 4 fils) (2 paires, 4 fils)
Voici une série d’exemples de défaillances de
câblage. La mention FAULT s’affiche et les
témoins numériques de câble se mettent à
clignoter.
Inversé : Croisé :
Paire 3 - 6 Paires 4 - 5, 3 - 6
Paires croisées

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
