Fluke MICROSCANNER User Manual

MICROSCANNER DEUTSCH - 10

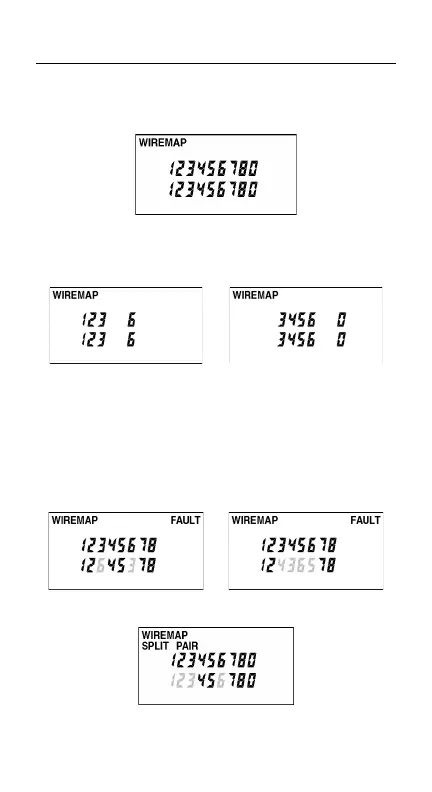

Vollständiger Verdrahtungsplan mit intakter
Schirmung, rechts angezeigt als NULL ‚0‘
(4 Paare, 8 Drähte)
10BaseT-Kabel, Token Ring,
ungeschirmt geschirmt
(2 Paare, 4 Drähte) (2 Paare, 4 Drähte)
Nachstehend einige Beispiele für fehlerhafte Ver-
drahtung: Die Anzeige FAULT (Fehler) ist zu
sehen und die numerischen Drahtdarstellungen
blinken.
Vertauscht: Überkreuzt:
Paar 3 - 6 Paare 4 - 5, 3 - 6
Vertauschte Verdrillungen (Split Pair)

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
