Fluke MICROSCANNER User Manual

MICROSCANNER PORTUGUÊS - 10

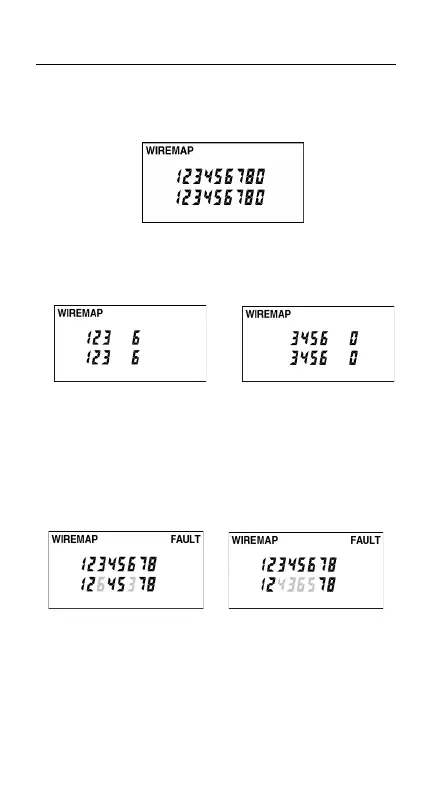

Pinagem completa com a blindagem intacta
mostrada como um ZERO ‘0’ na direita
(4 pares, 8 fios )
Cabo 10BaseT Token Ring
sem blindagem blindado
(2 pares, 4 fios) (2 pares, 4 fios)
Abaixo estão exemplos de falhas de fiação. O
indicador FAULT (FALHA ) será exibido e os
indicadores numéricos de fios piscarão.
Invertidos: Cruzados:
Par 3 - 6 Pares 4 - 5, 3 - 6

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
