Fluke MICROSCANNER User Manual

MICROSCANNER DEUTSCH - 16
Der MICROSCANNER erkennt auch Arbeits-
stationen.
1. Schließen Sie das zu prüfende Kabel an der
Hauptbuchse (MAIN) an (am Gerät direkt
oberhalb der modularen 8er-Buchse zu
erkennen).

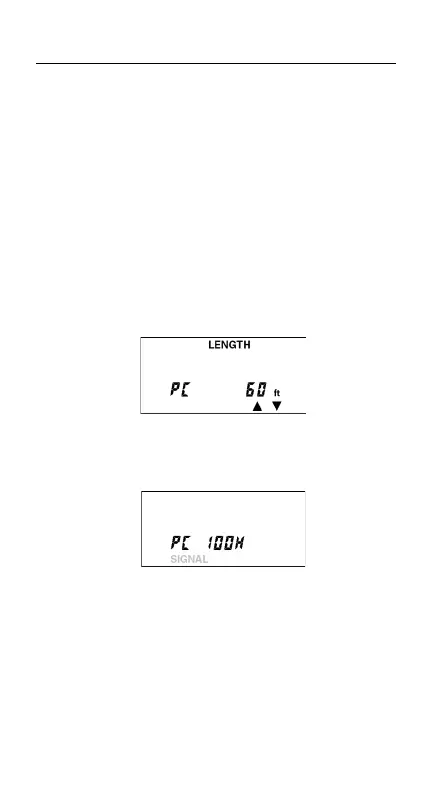

2. Zum Einblenden des Bildschirms Länge
halten Sie die Taste MODE gedrückt, bis das
Wort LENGTH (LÄNGE) auf dem Bildschirm
erscheint. In der Anzeige des
MICROSCANNER erscheinen das Wort PC
und danach die Länge bis zum PC.
3. Sobald PC und Kabellänge angezeigt
werden, drücken Sie auf die Taste MODE,
um die blinkende Hub-Anzeige zu aktivieren.

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
