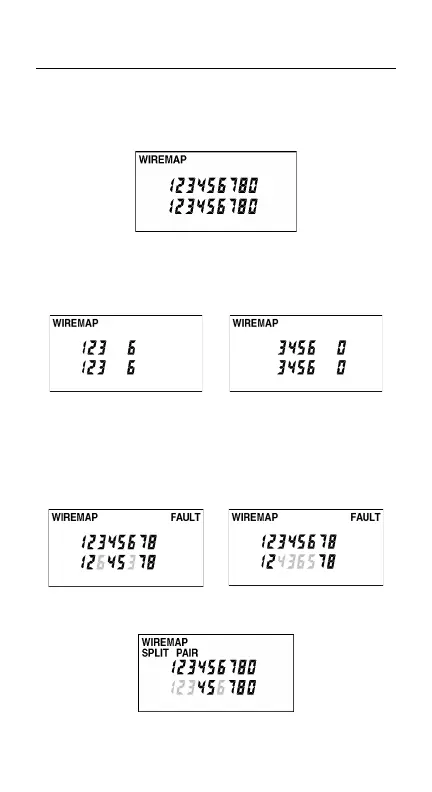

Mappa completa con schermatura intatta,
mostrata come ZERO ‘0’ sulla destra (4
coppie, 8 cavi)
Cavo 10BaseT Token Ring
non schermato schermato
(2 coppie, 4 fili) (2 coppie, 4 fili)
Ecco invece esempi di cablaggi difettosi.
L’indicatore DIFETTO (FAULT) viene visualizzato
gli indicatori numerici dei cavi lampeggiano.
Invertite: Incrociate:
Coppia 3 - 6 Coppie 4 - 5, 3 - 6
Coppia splittate

Fluke MICROSCANNER Specifications

General

Length Measurement	Yes
Wiremap	Yes
Wiremap Display	Graphical
Tone Generation	Yes
Cable Types	Twisted Pair
Display	LCD
Power Source	Battery
Fault Types	Open, Short, Split Pair
Connectors	RJ45
