Appendix A: Connector Pinouts 75
A.7 Gigabit Ethernet Connectors and Pinouts (J15 and J18)
The pinout diagram for the Gigabit Ethernet connector and pinout are shown in
Figure A-17 and Table A-16.

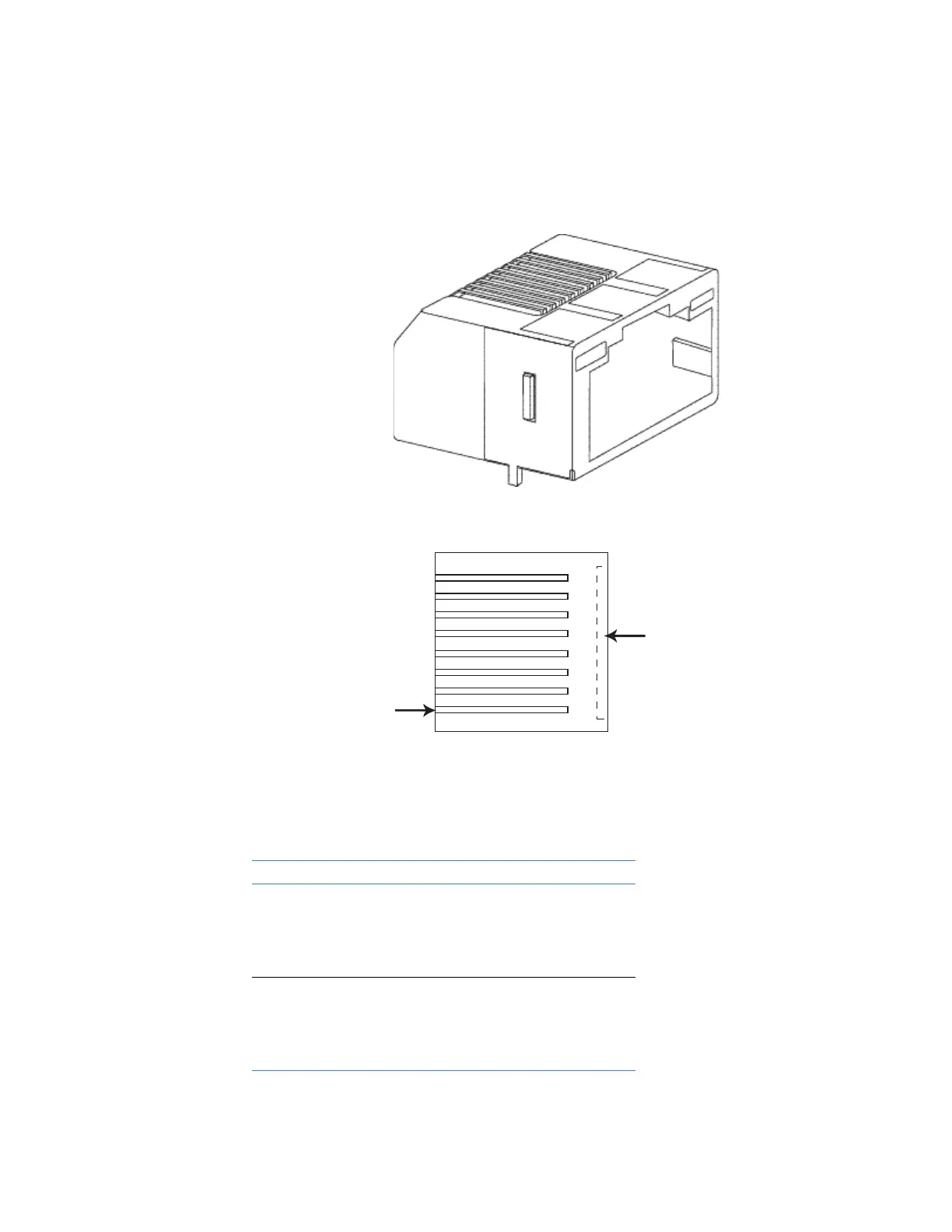

Figure A-17 Gigabit Ethernet Connector (J18)
Table A-16 Gigabit Ethernet Connector Pinout (J18)
Pin Signal Function
1 TD+ Transmit Data
2 TD- Transmit Data
3RD+ Receive Data
4 TX_CT_OUT Transmit Center Tap Out
5 TX_CT_OUT Transmit Center Tap Out
6RD- Receive Data
7 RX_CT_OUT Receive Center Tap Out
8 RX_CT_OUT Receive Center Tap Out
Connector Opening
Top View
Pin #1
