VT HYBRID 9mt 4x150W LED

TL187-01-00-00

01-07-2016

FIAMM battery

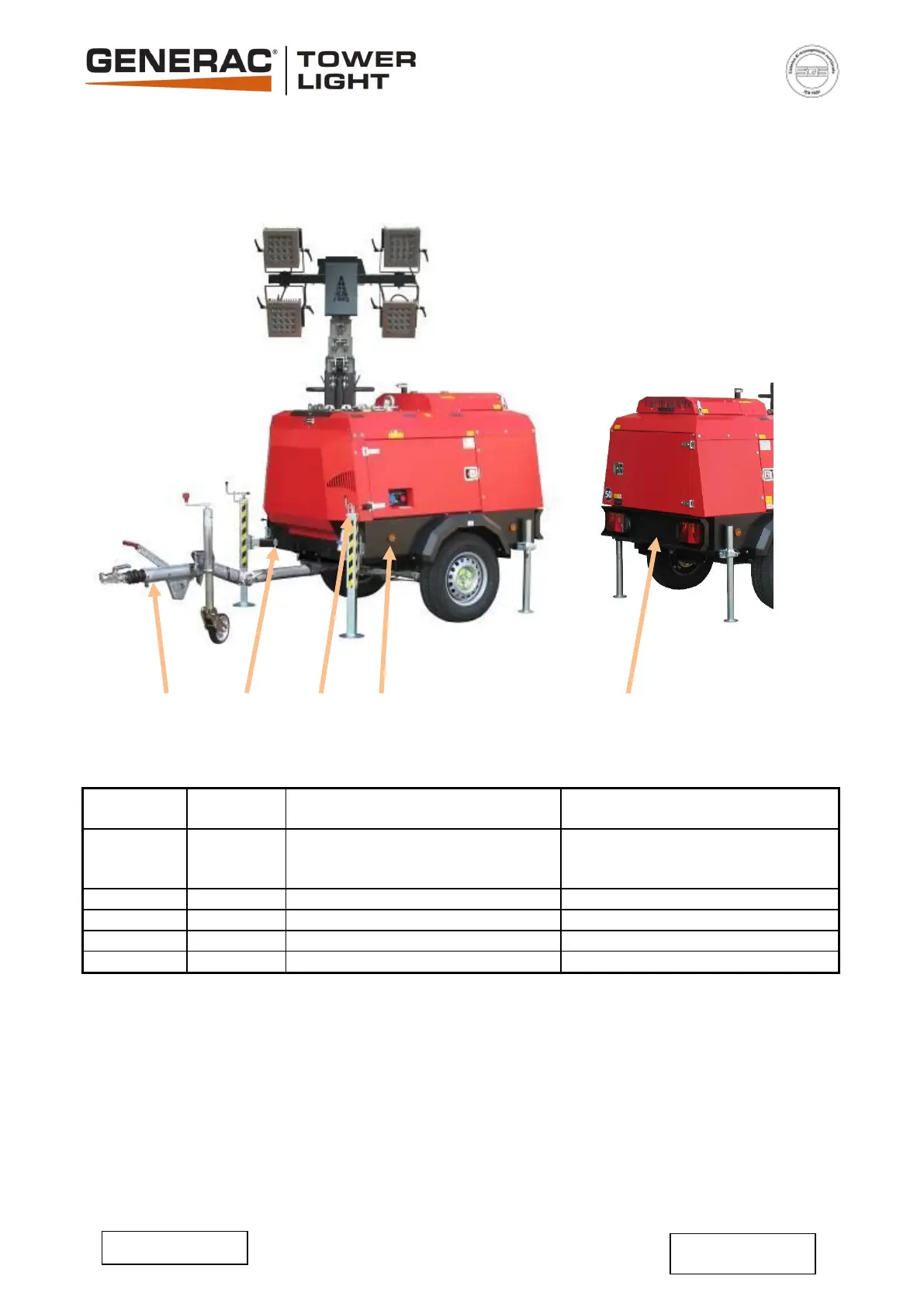

19.12 SÄÄDETTÄVÄN KORKEUDEN NOPEAN VETOVAUNUN VARAOSALUETTELO –

TRAILER FOR FAST TOWING HEIGHT ADJUSTABLE SPARE PARTS LIST

1 2 3 4 5

Sijainti

Items

Koodi

Code

Kuvaus

Denomination

12570

Täydellinen säädettävän

korkeuden nopea vetovaunu

(jonka päässä palloliitäntä)

Trailer for fast towing height

adjustable

(coupling head to ball hitch )

7919

Valkoinen heijastin

White catadiotor

8761

Kampipysäytin

Stabilizer locking

7918

Keltainen heijastin

Yellow catadiotor

10087

Valojen tukilevy

Plate for lights

Default Chapter2
- Table of Contents2
1 Ce-Merkintä - Ce Mark5
2 Käyttö Ja Huolto - Use & Maintenance5
3 Yleistietoja - General Information6
- Valotornin Mukana Olevat Asiakirjat: - Equipment Documentation of the Lighting Tower6
4 Laatutodistus - Quality System7
5 Vaatimustenmukaisuusvakuutus Ja Tarkistuslista - Declaration of Conformity with Check List7
6 Turvallisuussymbolit - Safety Signs8
7 Turvallisuusmääräykset - Safety Regulations10
- TYÖNTEKIJÖIDEN VAATIMUKSET - Personnel/Users Requirements10
- Ennen Koneen Käyttöä - before the Use of Machine11
- Maadoitus - Earthing Arrangements11
  - Vaatimukset - Requirements11
  - Huomiot - Commentary12
- Huollon Aikana - During the Maintenance14
- Kuljetusvaiheen Aikana - During the Transport14
8 Yleiset Vaaratilanteita Koskevat Tiedot - General Danger Information15
- Palovammavaara - Danger of Burn15
- Sähköiskuvaara - Danger of Electrocution15
- Akkuihin Liittyvät Vaarat - Danger Involved with Batteries16
- Takertumisvaara - Entangle Danger16
- Tulipalo- Tai Räjähdysvaara Tankkaustoimenpiteiden Aikana - Warning of Fire or Explosion During Operations of Refueling17
- Melu - Noise17
- Pakokaasu - Exhaust Gases17
9 Koneen Yleiskuvaus - General Description of the Unit18
10 Kun Konetta Ei Käytetä - Period of Inactivity18
- Generaattorin Tarkistukset - Generator Cheks18
- Akkujen Tarkistukset - Battery Storage Cheks18
11 Tekniset Ominaisuudet - Technical Specification19
- Generaattori - Generator19
- Moottori - Engine19
- Hydraulikoneisto - Hydraulic Gear Box20
- Valotorni - Lighting Tower21
- Pylvään Nosto- Ja Laskuvaijeri - Raising and Lowering Rope21
- Valonheitinten Syöttöakut - Battery Power Floodlight22
- Vaihtosuuntaaja - Power Inverter23
- Valonheitin - Floodlight25
12 Ulkoisten Osien Tunnistus - Identification of External Components26
- Valotornin Rakenne - Lighting Tower Composition26
13 Sisäisten Osien Tunnistus - Identification of Inner Components28
- Ohjainten Kuvaus - Controls Description28
- Valonheitinten Ladattavat Akut - Supply Floodlight Recharge Battery30
  - Akkujen Tarkistus Ja Vaihto - - Control and Replacement Battery31
- Akkulaturi - Electronic Battery Charge32
- Moottorin Käynnistysakku - Engine Starter Battery34
- Hydraulikoneisto - Hydraulic Gear Box35
  - Pylvään Laskunuppi Hätätapauksessa - Lowering Handle Bar Bracket in Case of Emergency36
- Polttoainesäiliö - Fuel Tank37
- Moottoriöljyn Tason Tarkistus - Check Engine Oil Level38
- Moottoriöljyn Vaihto - Change Engine Oil39
14 Käyttöohjeet - Operating Instructions40
- Varoitukset - Remarks40
- Akkujen Liitäntä - Battery Connection41
- Maadoitus - Earthing41
- Ennalta TehtäVät Tarkistukset - Preliminar Checks42
- Käyttöönotto - Running in42
- Valotornin Käytön Yleiset Ominaisuudet - General Characteristics Using of the Lighting Tower42
- Valotornin Sijoitus - Positioning of the Lighting Tower43
- Sähkösuojat - Electric Protection48
- Toimintatapa - Operating Mode50
  - Syöttö Verkosta - Mains Supply50
  - Hybriditoimintatila -Hybrid Operating Mode52
- Valotornin Käyttö HäMäräreleellä - Use of Lighting Tower with Lighting Sensor Intensity Setting61
- Järjestelmän Pysäytys - Stopping the System62
15 Moottorin Huolto - Engine Maintenance64
16 Valotornin Huolto - Lighting Tower Maintenance64
- Väkipyörien Rasvaus - Lubrication of the Rollers64
- Teleskooppipylväiden Rasvaus - Lubrication of Mast Sections64
- Tukijalkojen Rasvaus - Lubrication of Stabilizers64
- Hydraulisylinterin Tarkistus - Check of Hydraulic Cylinder65
- Teräsvaijereiden Tarkistus - Check of Steel Cables65
- Hydrauliliitosten Tarkistus - Check of Hydraulic Connections65
17 Vianmääritysopas - Troubleshooting Guide66
- Tärkeimmät Käyttöhäiriöt - Main Troubles66
18 Varaosien Tilaus - Spare Parts Order72
19 Varaosat - Spare Parts73
- Etuosan Varaosaluettelo - Command Panel Spare Parts List73
- Etulaatikon Varaosaluettelo - Command Panel Box Spare Parts List75
- Ladattavien Akkujen Varaosaluettelo - Rechargeable Batteries Spare Parts List77
- Elektronisen Akkulaturin Ja Vaihtosuuntaajan Varaosaluettelo - Electronic Battery Charge and Power Inverter Spare Parts List78
- Hydrauliosien Varaosaluettelo - Hydraulic Components Spare Parts List79
- Perustan Varaosaluettelo - Base Spare Parts List80
- Rakenneosien Varaosaluettelo - Carpentry Spare Parts List82
- Teleskooppipylvään Varaosaluettelo - Telescopic Mast Spare Parts List84
- Valonheitinryhmän Varaosaluettelo - Floodlights Group Spare Parts List86
- Generaattorin Varaosaluettelo - Alternator Spare Parts List87
- Kiinteän Ja Nopean Vetovaunun Varaosaluettelo - Trailer for Fast Towing Fixed Spare Parts List89
- SäädettäVän Korkeuden Nopean Vetovaunun Varaosaluettelo - Trailer for Fast Towing Height Adjustable Spare Parts List90
- NOPEAN VETOVAUNUN VALOJEN JA KAAPELOINTIEN VARAOSALUETTELO (Pyydettäessä) - LIGHTING and WIRING for FAST TRAILER SPARE PARTS LIST (on Request)91
- Kit Amoss -Varaosaluettelo (Pyydettäessä) - Spare Parts List for Amoss Kit (Optional)92
- Valotornin Tarrat - Stickers for Lighting Tower93
20 Sähkökaavio - Wiring Diagram94
- Led-Lamput/Hydrauliikkapumpun - Led Lamps/Hydraulic Pump94
- Generaattori, Lamppujen Tarkistus - Alternator, Lamp Control95
- Tarkistus 24 V DC - 24 V DC Control96
- Ohjauspaneeli - Control Panel97
- Moottori - Engine98
- Liitäntäkotelo / Driver Led - Connection Box / Driver Led99
- Liittimen Puristinta - Terminal Clamp100
21 Takuu - Warranty101
