64
ISO e ST sono i due punti di misurazione nel segmento ST e sono entrambi regolabili.
Il punto di riferimento è la posizione del picco dell'onda R (come nella figura seguente). Il valore ST per ciascuna onda
complessa del battito cardiaco è la differenza tra i due punti di misurazione.
La posizione dei punti di misurazione (ISO e ST) deve essere regolata all'avvio del monitoraggio, altrimenti la forma
d'onda dell’HR e dell'ECG cambieranno in modo significativo. L’analisi del segmento ST di norma non considera il
complesso QRS.
NOTA:
l L’analisi del segmento ST di norma non considera il gruppo QRS.
l Se la forma d'onda di HR o ECG del paziente cambiano in modo significativo, si devono regolare i punti di
misurazione seguendo le istruzioni date di seguito.
10.7.4 Regolazione del punto ISO/ST
Questi due punti si regolano ruotando la manopola.

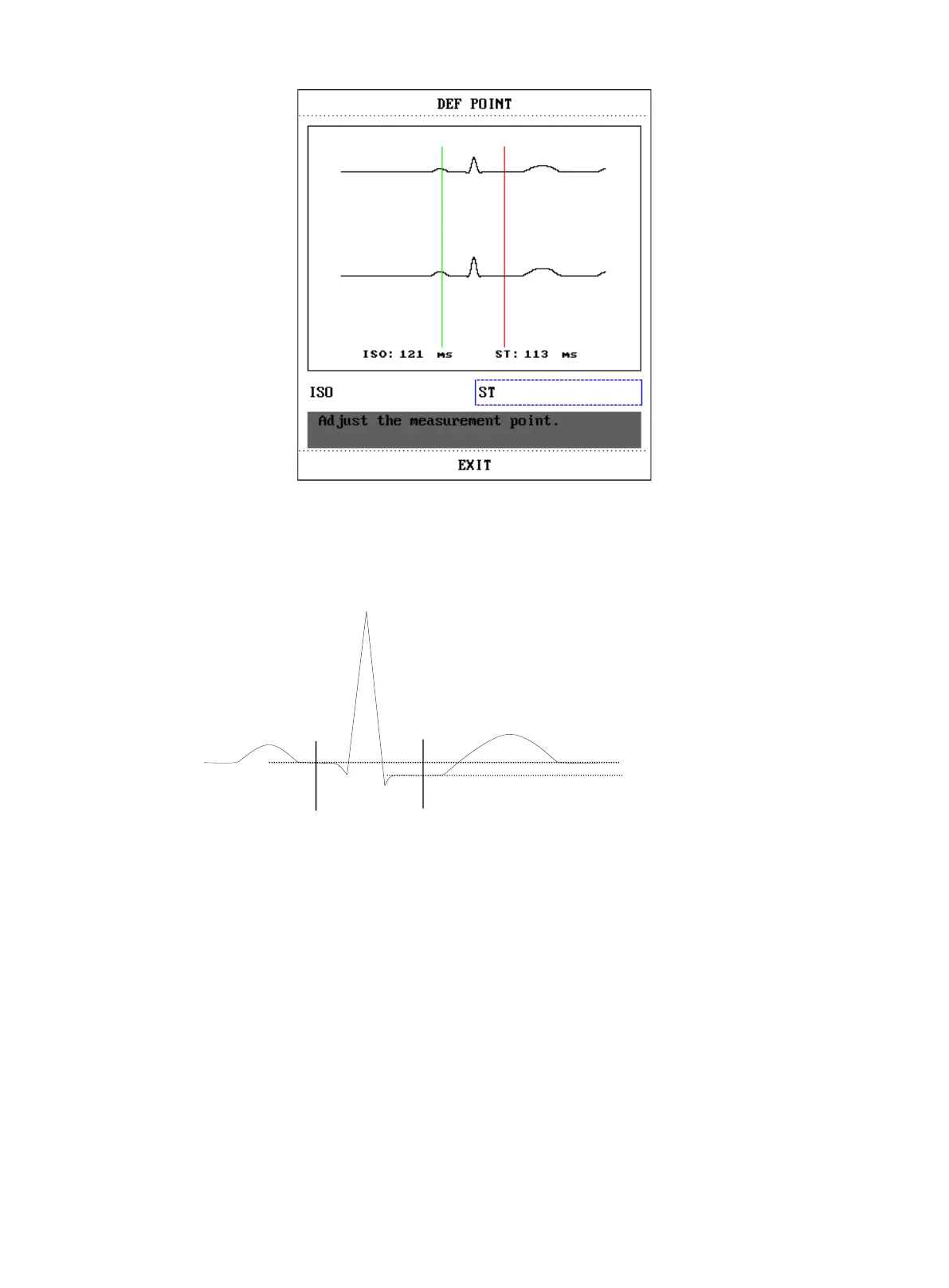

Per l'impostazione dei punti di misurazione ST, accedere alla finestra "DEF POINT". La finestra mostra un template del
}
Q
Onda R
P
S
T
Valore ST:
ISO
-78 ms
ST
+109 ms
