Forma d’onda ECG standard
10.4
Tasti di scelta rapida della schermata ECG

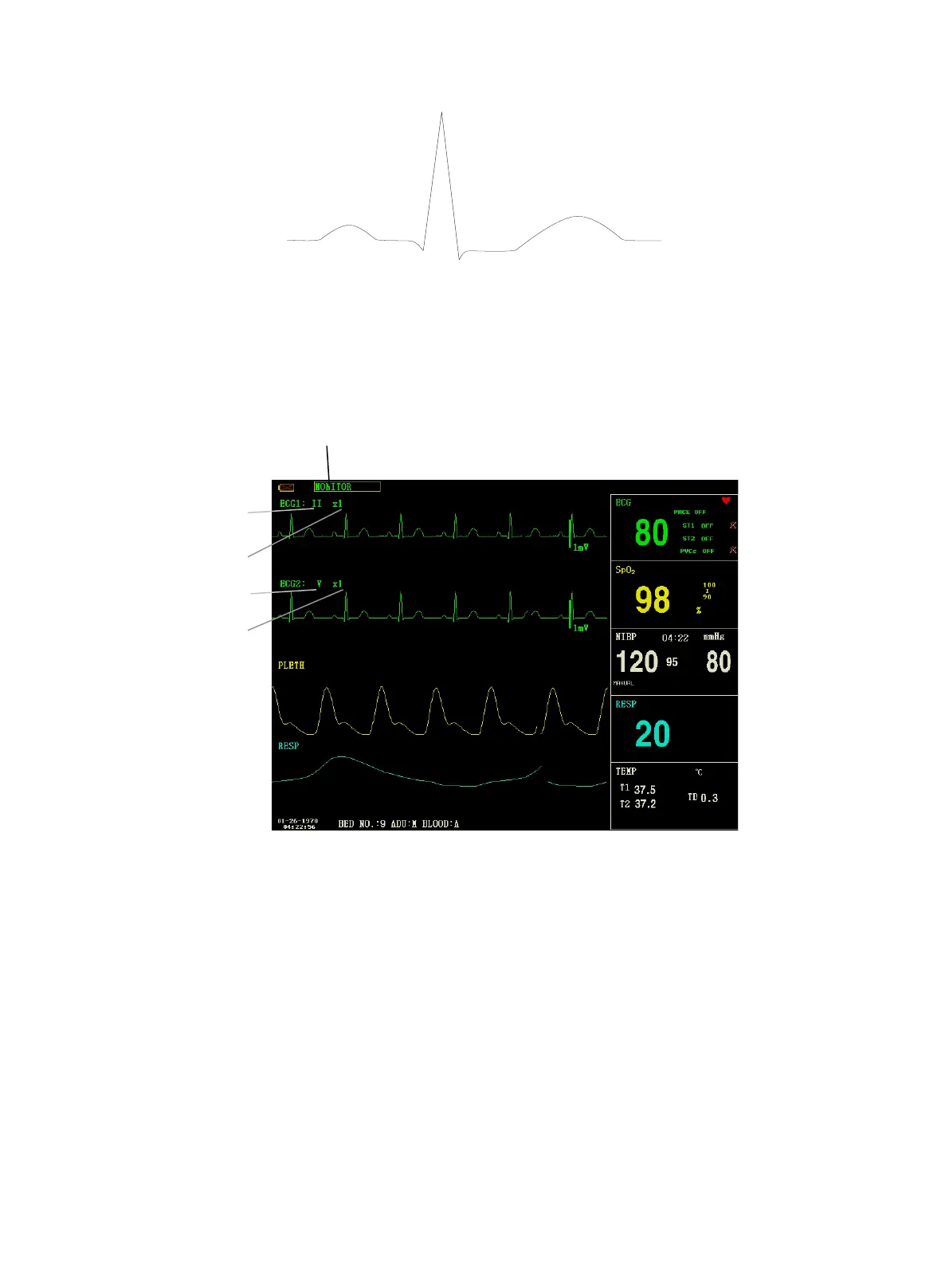

La figura seguente mostra un'interfaccia di monitoraggio a 5 derivazioni ed è proposta a mero scopo
esemplificativo.
Tasto di scelta rapida ECG
①
Derivazioni del canale 1:
1) Le derivazioni disponibili sono I, II, III, aVR, aVL, aVF, V.
2) Per l'ECG a 5 derivazioni sono disponibili le derivazioni I, II, III, aVR, aVL, aVF; V. Per l'ECG è a 3
derivazioni,
Sono disponibili le derivazioni I, II, III.
3) Le derivazioni della forma d'onda dell'ECG devono avere nomi diversi, altrimenti il sistema modificherà
automaticamente il nome della forma d’onda.
②
Guadagno della forma d’onda del canale 1: per regolare l'ampiezza delle forme d'onda ECG
Selezionare il valore del guadagno per ciascun canale tra × 0,25, × 0,5, × 1, × 2 e × 4. Su un lato di ogni
canale ECG viene visualizzata una scala da 1mV.
L'altezza della scala è direttamente proporzionale all'ampiezza della forma d’onda.
