Page - 50

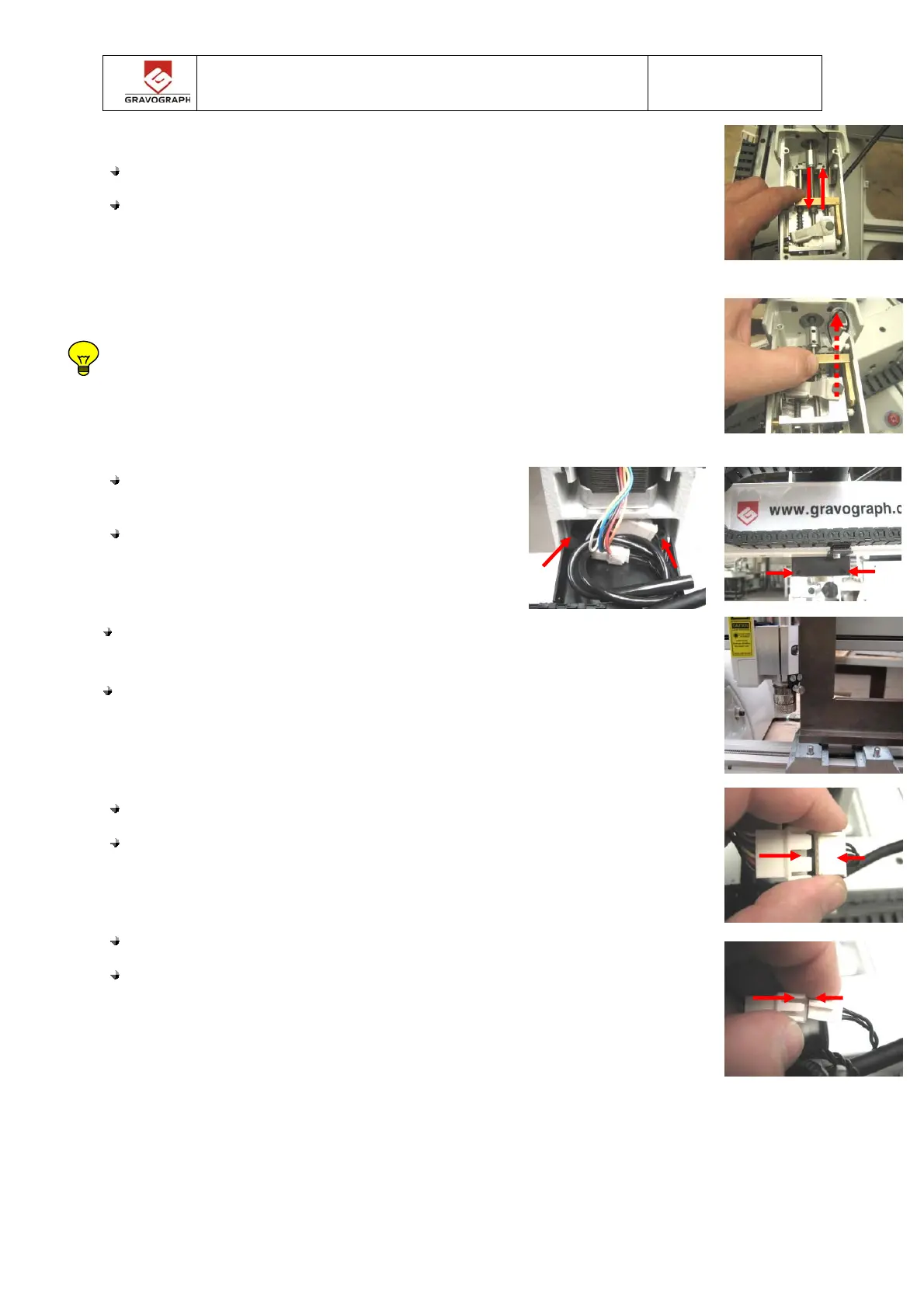

Move the Z carriage to validate the Z limit switch functioning.
Manœuvrer le chariot Z afin de contrôler le bon fonctionnement du
switch Z
Before to put back the Z carriage on the Y arm, put all the Z mechanic to the
top position in order put in correct position the Z limit switch wires.
Avant de remettre en place le chariot Z, positionner la mécanique du chariot
Z en position haute afin de mettre en place les fils du fin de course Z
Put back the spindle holder and then tight the 2
top and bottom screws.
Replacer le porte broche puis le fixer à l’aide
des 2 vis de la partie haute et basse.
Check the squaring between the spindle holder and vice with an T-square,
if necessary adjust before to tighten the 4 fixing screws
Contrôler la l’équerrage du porte broche par rapport à l’aide d’une
équerre, au besoin, ajuster l’équerrage avant de serer les 4 vis de fixation
du porte broche
Connect the Z motor connector.
Reconnecter le connecteur moteur Z.
Connect the Z limit switch connector.
Reconnecter le connecteur du fin de course Z.
