Grundfos CU 3 2 Series User Manual

Ελληνικά (GR)
114
10. Ανασκόπηση εισόδων και εξόδων
DI: Ψηφιακή είσοδος
DO: Ψηφιακή έξοδος
AI: Αναλογική είσοδος
NC: Κανονικά κλειστή επαφή
NO: Κανονικά ανοικτή επαφή
C: Κοινή.
Αριθμοί θέσεων, βλέπε σχήμα 17.

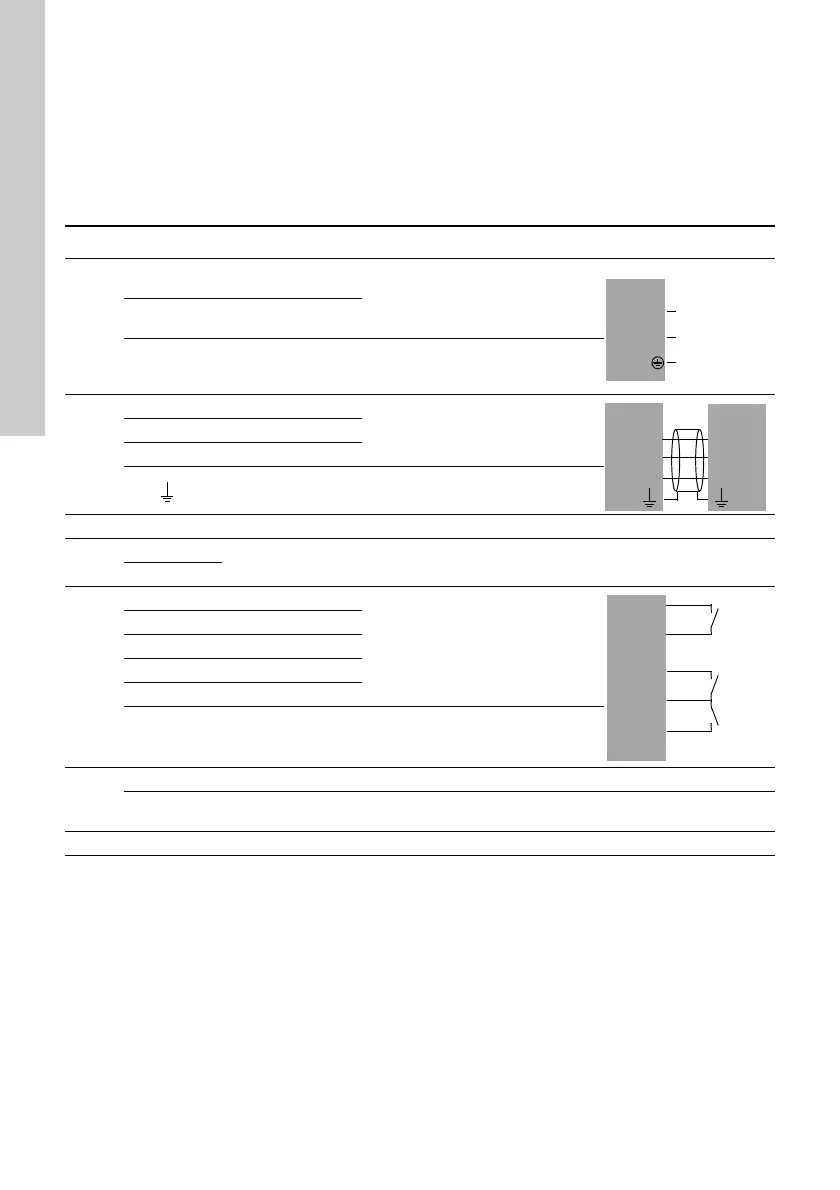

Ομάδα Ακροδέκτης Ονομασία Στοιχεία Διάγραμμα
1
L
Σύνδεση στον
αγωγό φάσης
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Σύνδεση σε
ουδέτερο αγωγό
PE
Σύνδεση με
προστατευτική
γείωση
2
A1 RS-485 A
GENIbus
(Στερεώστε τη θωράκιση με μία
κλέμα καλωδίου).
Y1 RS-485 GND
B1 RS-485 B
Λειτουργική γείωση
3 Σύνδεση σε εξωτερικό fieldbus, βλέπε οδηγίες εγκατάστασης και λειτουργίας για τη μονάδα CIM.
4
0 V
Σύνδεση σε
μπαταρία
Εφεδρική μπαταρία
+12 VDC
5
10 DI1
Ψηφιακή είσοδος
11 GND
12 DI2
13 GND
14 DI3
Όλοι οι ακροδέκτες (εκτός των ακροδεκτών τροφοδοσίας) πρέπει να
συνδέονται μόνο με τάσεις που δεν ξεπερνούν τα 16 V
rms
και
22,6 V
αιχμή
ή 35 VDC.
6
Ethernet RJ45
Για να συνδεθούν εξωτερικοί υπολογιστές στη σύνδεση Ethernet θα
πρέπει να πληρούν τις προδιαγραφές IEC 60950 και UL 60950.
7 GENIbus Σύνδεση σέρβις
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
