11. Συντήρηση
Η CU 3Χ2 δεν χρειάζεται συντήρηση κατά τη
διάρκεια της κανονικής χρήσης και λειτουργίας.
Εξωτερικά μόνο πρέπει να καθαρίζεται με ένα στεγνό
ή ελαφρά υγρό πανί.
12. Σέρβις
Η CU 3ΧΧ δεν επιδέχεται επισκευή. Σε περίπτωση
που η μονάδα είναι ελαττωματική τότε πρέπει να
αντικατασταθεί. Βλέπε κεφάλαιο 13. Αντικατάσταση
της CU 3X2.
13. Αντικατάσταση της CU 3X2
1. Διακόψτε την παροχή ρεύματος στη CU 3X2.
2. Κλείστε την τροφοδοσία ισχύος προς τα
εξαρτήματα με εξωτερική τροφοδοσία.
3. Σημειώστε τους διαφορετικούς αγωγούς με τους
αριθμούς των αντίστοιχων ακροδεκτών.
4. Αποσυνδέστε όλους τους αγωγούς.
5. Αφαιρέστε την CU 3X2 από τον πίνακα/κιβώτιο.
6. Τοποθετήστε την καινούρια μονάδα όπως
περιγράφεται στο κεφάλαιο 5. Μηχανική
εγκατάσταση.
7. Συνδέστε όλους τους αγωγούς σύμφωνα με τις
σημάνσεις.
8. Ρυθμίστε την καινούργια CU 3ΧΧ με το PC-Tool.
Βλέπε οδηγίες σέρβις για το εν λόγω προϊόν.
8
47 +24 V
Παροχή στον αισθητήρα.
Με προστασία κατά των
βραχυκυκλωμάτων 30 mA
50 +24 V
Παροχή στον αισθητήρα.
Με προστασία κατά των
βραχυκυκλωμάτων 30 mA
51 AI1
Είσοδος για αναλογικό σήμα,
0-20/4-20 mA ή 0-10 V
53 +24 V
Παροχή στον αισθητήρα.
Με προστασία κατά των
βραχυκυκλωμάτων 30 mA
54 AI2
Είσοδος για αναλογικό σήμα,
0-20/4-20 mA ή 0-10 V
57 AI3
58 GND*
Όλοι οι ακροδέκτες (εκτός των ακροδεκτών τροφοδοσίας) πρέπει να
συνδέονται μόνο με τάσεις που δεν ξεπερνούν τα 16 V
rms
και
22,6 V
peak
ή 35 VDC.
9 Υποδοχή USB USB 2.0, τύπος B
10
70
Ρελέ 1
C
71 NO
72 NC
73
Ρελέ 2
C
74 NO
75 NC
* H GND είναι μονωμένη από άλλες συνδέσεις γείωσης.

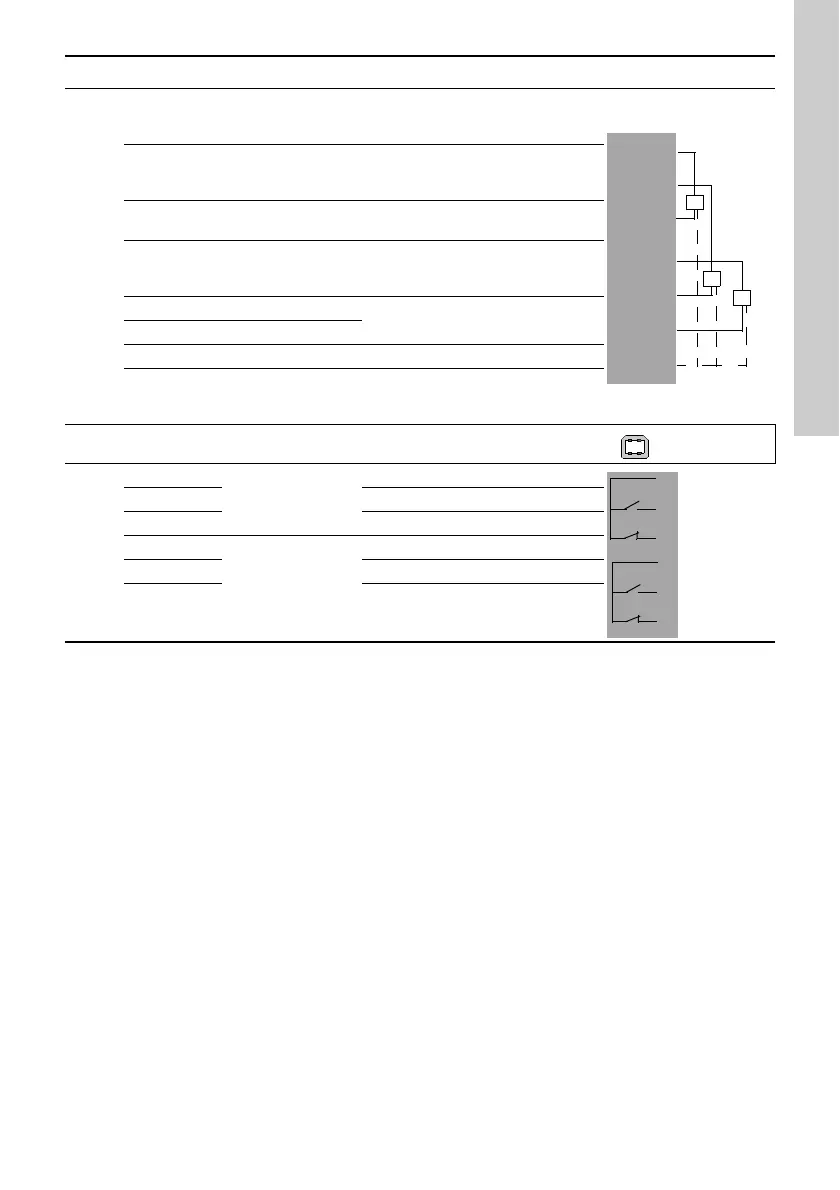

Ομάδα Ακροδέκτης Ονομασία Στοιχεία Διάγραμμα
57
54
53
50
51
58
1
2
3
47
74
73
72
70
71
75
