5. Μηχανική εγκατάσταση
Στερεώστε την CU 3X2 με τις τέσσερις βίδες, Μ5 x 10
που παρέχονται με τη μονάδα (βλέπε θέση 1).
Μέγιστη ροπή στρέψης: 1,4 Nm.
Διαστάσεις της CU 3X2,
βλέπε κεφάλαιο 14. Διαστάσεις.

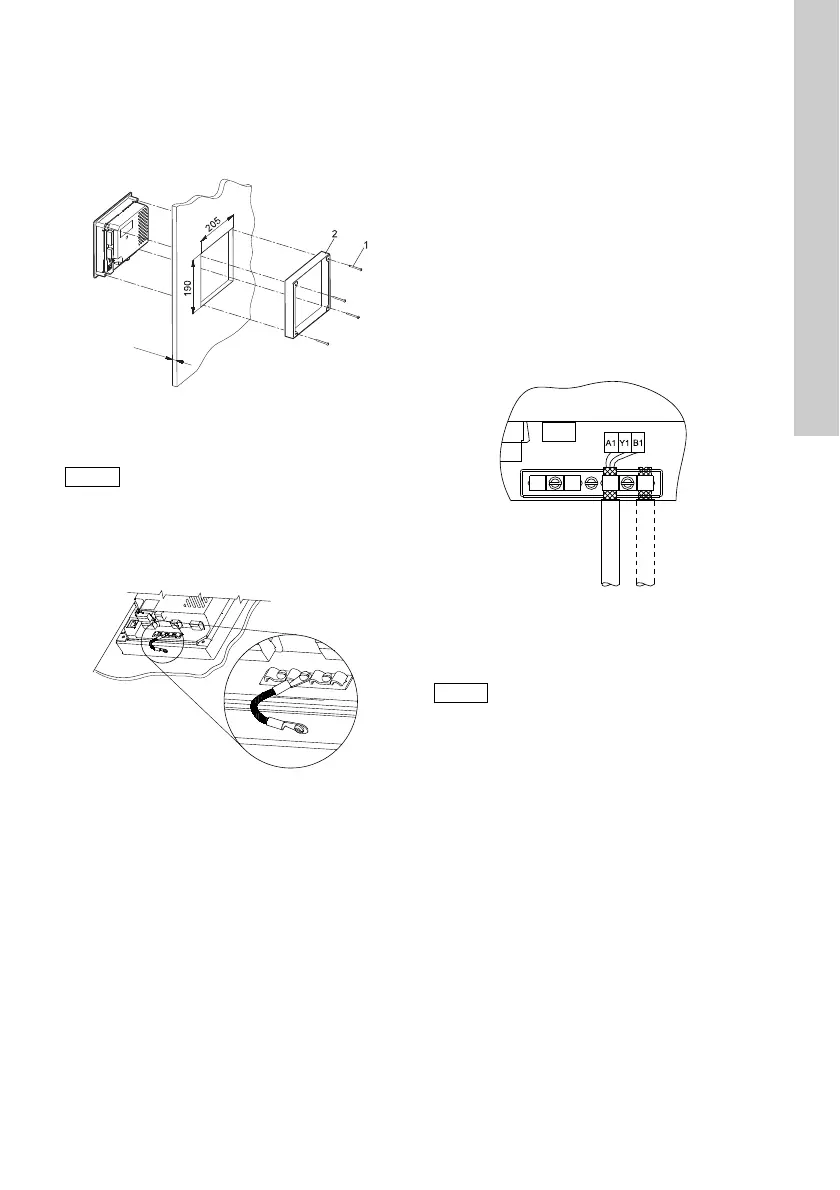

Σχ. 7 Τοποθέτηση στο εμπρός μέρος πίνακα
χειρισμού (τυποποιημένη)
Συνδέστε τον ακροδέκτη γείωσης (μεταξύ των
κλεμών του καλωδίου) στην CU 3Χ2 που βρίσκεται
στο πλαίσιο τοποθέτησης (θέση 2, σχήμα 7).
Βλέπε σχήμα 8.
Σχ. 8 Σύνδεση γείωσης
6. Σωστή εγκατάσταση-EMC
Η CU 3X2 είναι κανονικά τοποθετημένη σε πίνακα
που περιέχει επίσης μια μονάδα IO 351, ρελέ και
άλλα εξαρτήματα ισχύος. Ο πίνακας μπορεί να
περιέχει και άλλες μονάδες Grundfos και μετατροπείς
συχνότητας.
Για να εξασφαλιστεί λειτουργία χωρίς προβλήματα θα
πρέπει οι ηλεκτρονικές μονάδες να εγκατασταθούν
με σωστό τρόπο όσον αφορά την ηλεκτρομαγνητική
συμβατότητα (EMC):
• Εξασφαλίστε επαρκή σύνδεση γείωσης μεταξύ
CU 3X2 και πλαισίου. Βλέπε σχήμα 8.
• Χρησιμοποιήστε καλώδια με θωράκιση για
GENIbus. Συνδέστε τη θωράκιση στην κλέμα
καλωδίου της CU 3X2 μπροστά από τους
ακροδέκτες Α1, Υ1 και Β1. Βλέπε σχήμα 9.
Χρησιμοποιήστε, επίσης, θωρακισμένο καλώδιο
για τη μονάδα CIM.
Σχ. 9 Θωράκιση στερεωμένη με κλέμα
καλωδίου
• Οι αγωγοί σήματος για ψηφιακές και αναλογικές
εισόδους και εξόδους πρέπει να διαθέτουν
θωράκιση, δηλαδή, απλώστε τη θωράκιση
καθόλο το μήκος μέχρι την CU 3X2 και συνδέστε
τη στο πλαίσιο με μία κλέμα καλωδίου για
παράδειγμα.
• Μη συστρέφετε τις άκρες της θωράκισης για να
αποφύγετε τυχόν ελεύθερες άκρες, καθώς αυτό
θα καταστρέψει το αποτέλεσμα της θωράκισης
στις υψηλές συχνότητες. Αντ' αυτού,
χρησιμοποιήστε κλέμες καλωδίου.
TM03 1301 4105
Για να επιτευχθεί η κατηγορία προστασίας
ΙΡ55, η CU 3Χ2 πρέπει να τοποθετηθεί σε
ένα πίνακα χειρισμού ή κιβώτιο.
TM04 2066 1908
TM04 2065 1908
Οποιαδήποτε πλαστική μονωτική ταινία
μεταξύ της θωράκισης και του
περιβλήματος πρέπει να αφαιρεθεί πριν
τοποθετήσετε το καλώδιο στην κλέμα
καλωδίου.
