Grundfos CU 3 2 Series User Manual

Srpski (RS)
206

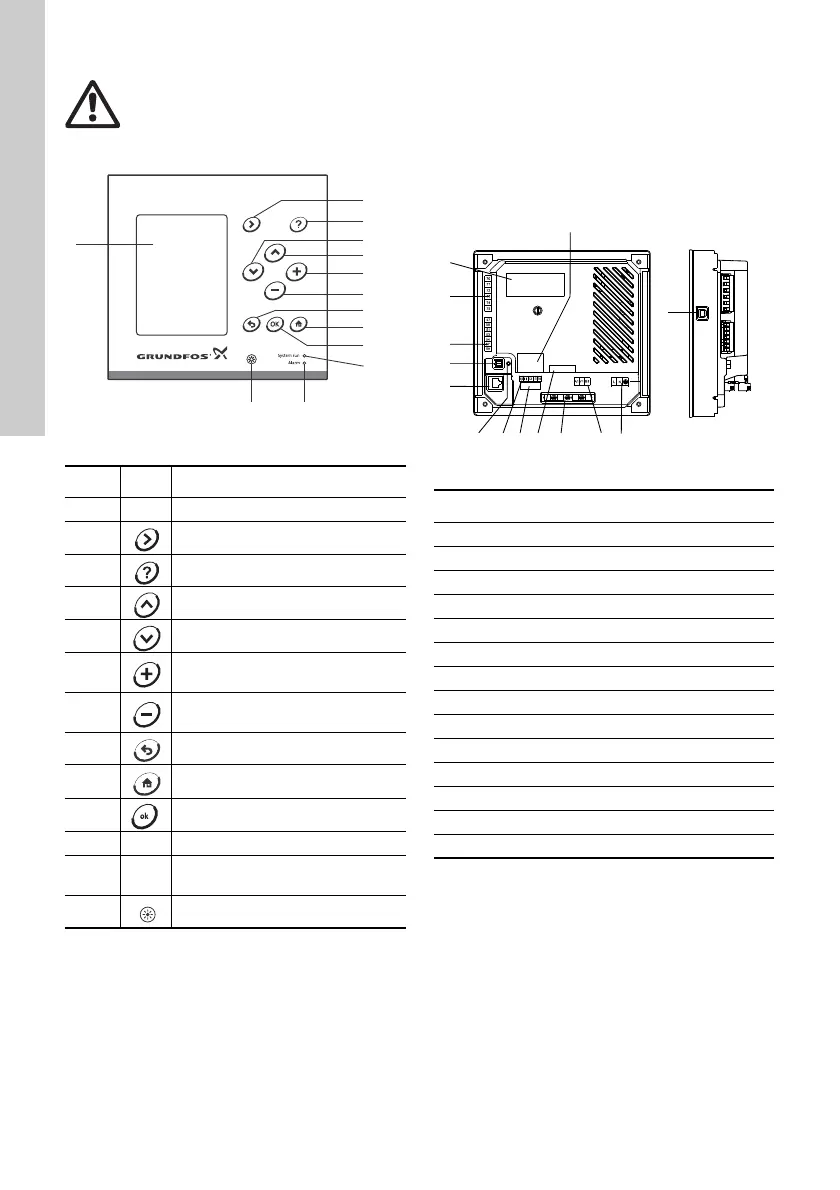

Slika 1 Primer CU 3X2
* Neki tekstovi pomoći se odnose na ceo prikaz, a
neki samo posebne redove prikaza.
2.1 Indikacione lampice
CU 3X2 ima zelene i crvene indikacione lampice.
Kada je uključena zelena indikaciona lampica znači
da je napajanje strujom uključeno.
Crvena indikaciona lampica je uključena kada je
sistem u alarm modu.
2.2 Terminali
Slika 2 Zadnja strana CU 3X2
Za više informacija pogledajte poglavlje 9.12 Grupe
terminala.
2.3 Potencijalno eksplozivne okoline
CU 3X2 ne smeju da se instaliraju u eksplozivnim
sredinama, ali može da se korisit zajedno sa
Grundfos pumpama koje mogu da se instaliraju u
potencijalno eksplozivnim sredinama.
Upozorenje
Ako se CU 3X2 koristi na način koji nije
odobren od strane proizvođača, zaštita
koju omogućava CU 3X2 može da bude
oštećena.
TM05 3044 0912
Poz. Opis
1 LCD displej.
2 Napred.
3 Pomoć.*
4Gore.
5 Dole.
6
Povećava vrednost odabranog
parametra.
7
Smanjuje vrednost odabranog
parametra.
8 Ide jedan prikaz nazad.
9 Nazad u meni "Status".
10 Čuva vrednost.
11 Zelena indikaciona lampica (rad).
12
Crvena indikaciona lampica
(alarm).
13 Menja kontrast na displeju.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Poz. Opis
1 Natpisna pločica
2 Terminali za izlaze digitalnih releja
3 Terminali za analogne ulaze
4 Servis priključak
5 Ethernet (RJ45)
6 Indikator napona
7 Terminali za digitalne ulaze
8 Terminali za rezervnu bateriju
9 Terminali za CIM modul (opcija)
10 Spona kabla za GENIbus vezu
11 Interna GENIbus veza
12 Terminal za napajanje strujom
13 Oznaka rezervne baterije
14 USB ulaz
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
