9.11 Rezervna baterija (UPS)
Baterija može da se poveže na CU 3X2 kao rezervna
na normalno napajanje strujom. Baterija može da se
poveže direktno na CU 3X2 bez osigurača.
Sa rezervnom baterijom CU 3X2 može da nastavi da
radi uprkos prekidima u normalnom napajanju
strujom.

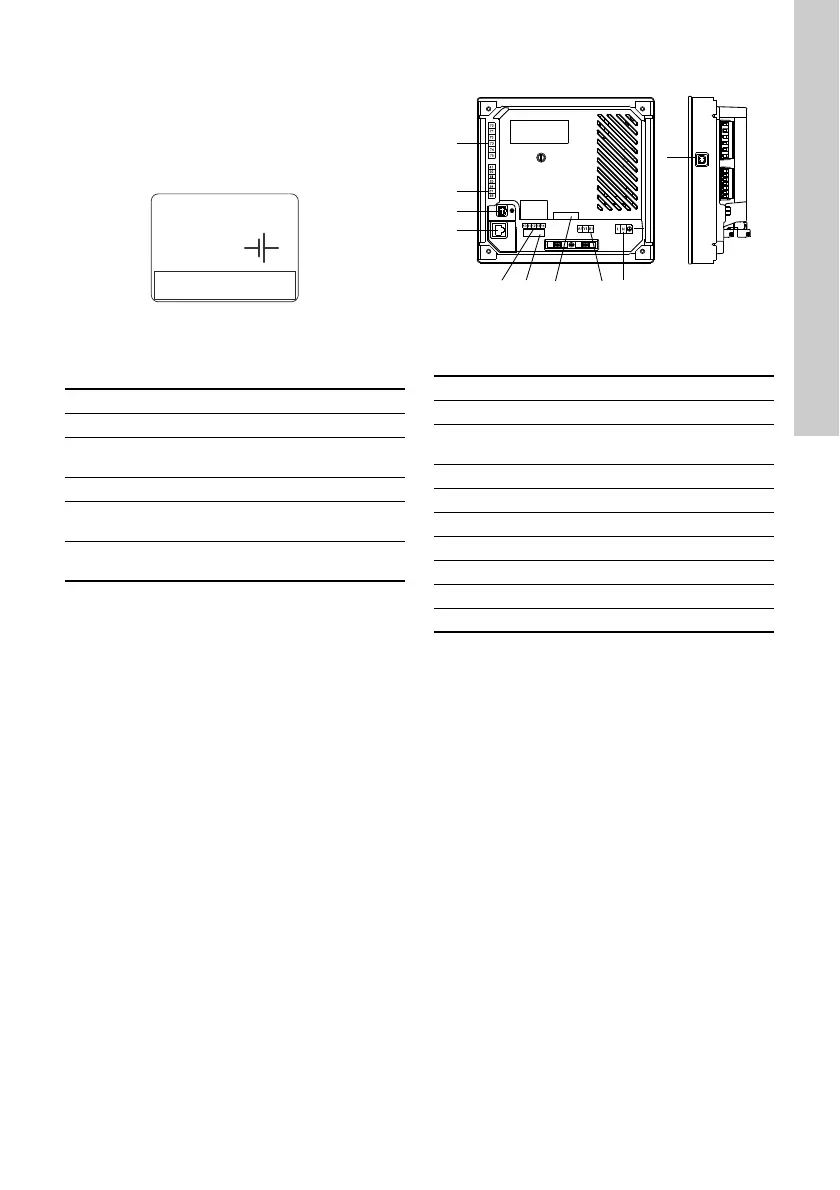

Slika 16 Oznaka rezervne baterije
9.11.1 Podaci o bateriji
Rezervna baterija treba da ima sledeće:
9.11.2 Kontrola baterije
CU 3X2 može da kontroliše sledeće:
• kratak spoj
• pogrešan polaritet
• neispravne baterije
• nedostatka baterije
• mali napon baterije.
9.12 Grupe terminala
Slika 17 Grupe terminala
Terminali grupa 2, 3, 5 i 6 su razlikuju od terminala
drugih grupa po pojačanoj izolaciji, 2224 VAC.
Svi kontrolni terminali u grupama 2, 3, 5 i 6 imaju
SELV napon (Sigurnosni Extra Nizak Napon).
TM04 2367 2408
Marka baterije Power Sonic
Vrsta baterije Lead acid battery AGM tip
Serija baterije
PS 12xxx serije UL R/C pod
brojem MH20845
Nominalni napon 12 V
Kapacitet baterije
40 Ah, preporučeno
(24 časa radno vreme)
Nominalno vreme
punjenja
8 sati (40 Ah baterija)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupa 1 Veza napajanja strujom
Grupa 2 Interna GENIbus veza
Grupa 3
Fieldbus veza
(CIM modul) (nije standardno)
Grupa 4 Povezivanje rezervne baterije
Grupa 5 Digitalni ulazi
Grupa 6 Ethernet veza
Grupa 7 Servisni priključak (GENIbus)
Grupa 8 Analogni ulazi
Grupa 9 USB ulaz
Grupa 10 Digitalni izlazi
