Srpski (RS)
214
10. Pregled ulaza i izlaza
DI: Digitalni ulaz
DO: Digitalni izlaz
AI: Analogni ulaz
NC: Normalno zatvoren kontakt
NO: Normalno otvoren kontakt
C: Uobičajeno.
Brojevi položaja, pogledajte sl. 17.

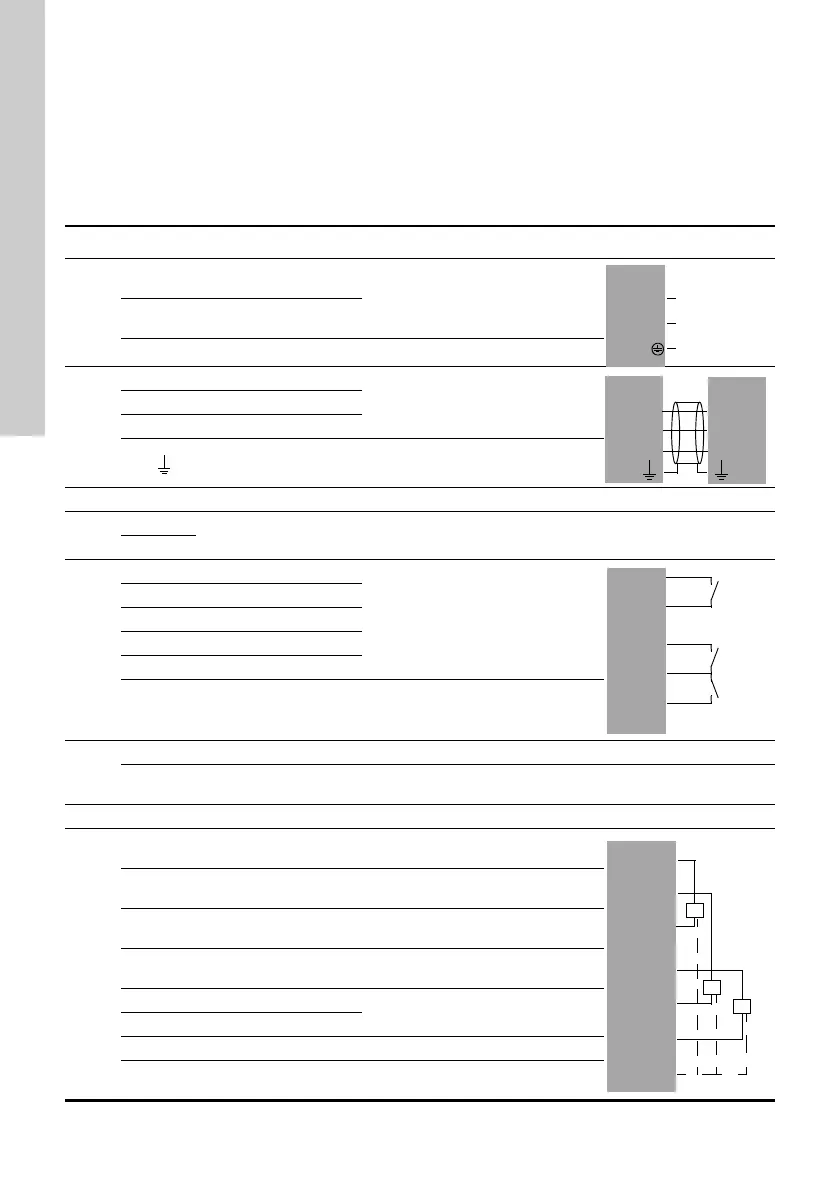

Grupa Terminal Oznaka Podaci Dijagram
1
L
Veza sa faznim
provodnikom
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Veza sa neutralnim
provodnikom
PE Veza sa uzemljenjem
2
A1 RS-485 A
GENIbus
(Pričvrstiti mrežu sa sponom
kabla.)
Y1 RS-485 GND
B1 RS-485 B
Funkcionalno
uzemljenje
3 Za spajanje na spoljni fieldbus, pogledajte uputstva za instalaciju i rad CIM modula.
4
0 V
Veza sa baterijom Rezervna baterija
+12 VDC
5
10 DI1
Digitalni ulaz
11 GND
12 DI2
13 GND
14 DI3
Svi terminali (osim mrežnih terminala) moraju da se povežu na napon koji
nije veći od 16 V
rms
i 22,6 V
maksimum
ili 35 VDC.
6
Ethernet RJ45
Eksterni uređaji za izračunavanje povezani na Ethernet moraju biti u
skladu sa IEC 60950 i UL 60950 standardima.
7 GENIbus Servis priključak
8
47 +24 V
Snabdevanje do senzora.
Zaštita od kratkog spoja 30 mA
50 +24 V
Snabdevanje do senzora.
Zaštita od kratkog spoja 30 mA
51 AI1
Ulaz za analogni signal,
0-20/4-20 mA ili 0-10 V
53 +24 V
Snabdevanje do senzora.
Zaštita od kratkog spoja 30 mA
54 AI2
Ulaz za analogni signal,
0-20/4-20 mA ili 0-10 V
57 AI3
58 GND*
Svi terminali (osim mrežnih terminala) moraju da se povežu na napon koji
nije veći od 16 V
rms
i 22,6 V
maksimum
ili 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
