11. Održavanje
CU 3X2 je lako održavati pri normalnoj upotrebi i
radu. Treba da se čisti vlažnom krpom.
12. Servis
CU 3X2 ne može da se servisira. Mora da se zameni
ako je u kvaru. Pogledajte poglavlje 13. Zamena
CU 3X2.
13. Zamena CU 3X2
1. Isključite napajanje strujom na CU 3X2.
2. Isključiti električno napajanje komponenti koje
imaju eksterno napajanje.
3. Obeležite pojedinačno provodnike sa brojevima
odgovarajućih terminala.
4. Isljučite sve provodnike.
5. Uklonite CU 3X2 sa table/kućišta.
6. Podesite novu jedinicu kao što je opisano u
poglavlju 5. Mehanička instalacija.
7. Povežite sve konduktore prema oznakama.
8. Konfigurišite novi CU 3X2 uz pomoč PC Alata.
Pogledajte servisna uputstva za proizvod koji je u
pitanju.
13.1 Zamena CIM modula
Pogledajte i poglavlje 6.3 Podešavanje CIM modula.
1. Isključite napajanje strujom na CU 3X2.
2. Isključiti električno napajanje komponenti koje
imaju eksterno napajanje.
3. Obeležite pojedinačno provodnike sa brojevima
odgovarajućih terminala.
4. Skinite zavrtanj držeči CIM modul.
5. Uklonite CIM modul sa CU 3X2.
6. Postavite novi CIM modul.
7. Povežite CIM modul kao što je opisano u
uputstvu za instalaciju i rad koji se dobija uz
CIM modul.
14. Dimenzije

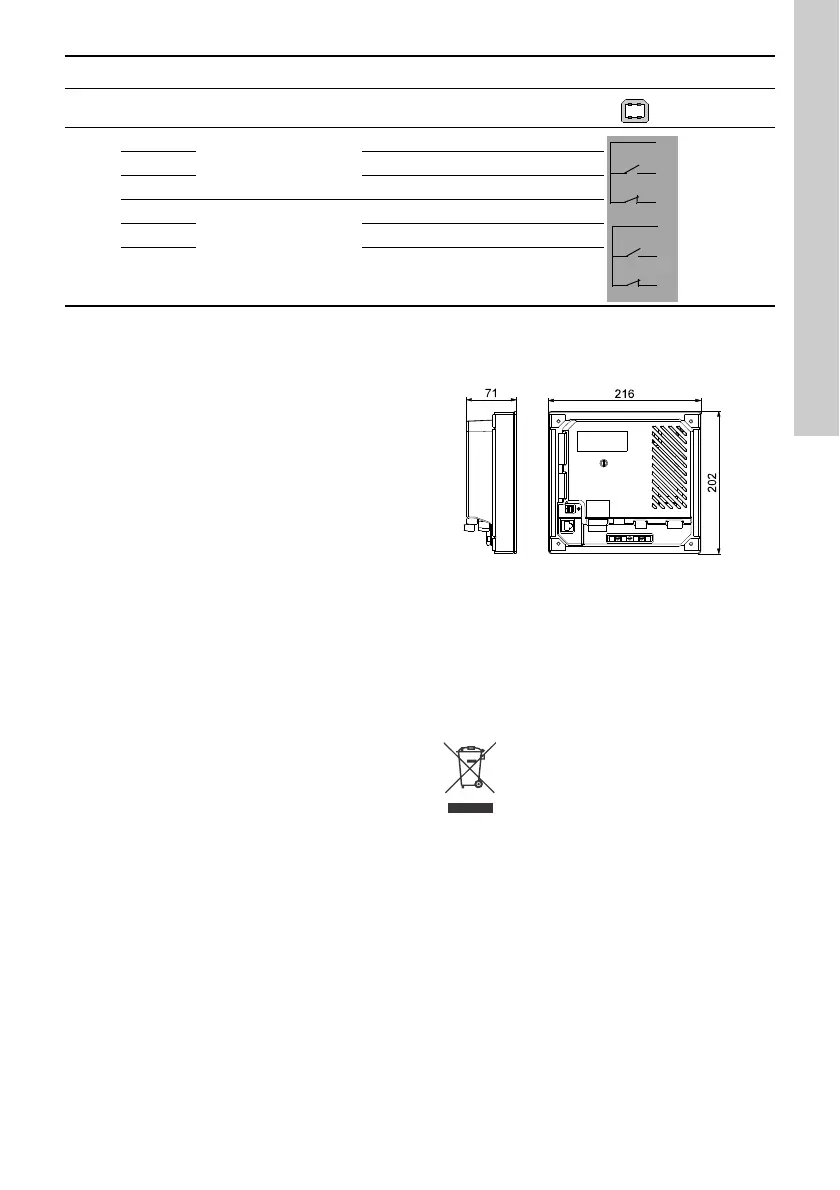

Slika 18 Dimenzioni crtež
15. Uklanjanje
Ovaj proizvod ili njegovi delovi moraju biti uklonjeni
na ekološki ispravan način:
1. Koristiti lokalna javna ili privatna preduzeća za
odlaganje smeća.
2. Ako to nije moguće, kontaktirati najbližu
Grundfos kompaniju ili servisnu radionicu.
Precrtani simbol kante za smeće na
proizvodu znači da se proizvod mora
odložiti odvojeno od kućnog otpada.
Kada proizvod označen tim simbolom
dostigne kraj životnog veka, odnesite ga
na mesto za prikupljanje koje određuje
lokalna uprave za odlaganje otpada. Odvojeno
sakupljanje i reciklaža takvih proizvoda pomoći će u
zaštiti životne sredine i zdravlja ljudi.
9 USB ulaz USB 2.0, tip B
10
70
Relej 1
C
71 NO
72 NC
73
Relej 2
C
74 NO
75 NC
* GND izolovan od drugih priključaka uzemljenja.
Grupa Terminal Oznaka Podaci Dijagram
74
73
72
70
71
75
