101
Español (MX)
6.7.4 Supresores de picos para alta tensión
Use un supresor de picos para alta tensión si
considera necesario proteger el motor contra
sobretensiones causadas por rayos y acciones
de conmutación.
Las sobretensiones causadas por rayos a través
de las líneas de suministro tienen lugar cuando
un rayo alcanza una zona cercana.
Las sobretensiones causadas por acciones de
conmutación tienen lugar al abrir y cerrar con-
mutadores pertenecientes a la red de distribu-
ción principal de alta tensión.
Instale un supresor de picos para la tensión
correcta en el lado de suministro de la caja de
control. Consulte la fig. 14 y la fig. 15. El supre-
sor debe conectarse a tierra de acuerdo con lo
descrito en el código NEC y los códigos y nor-
mativas locales en vigor.

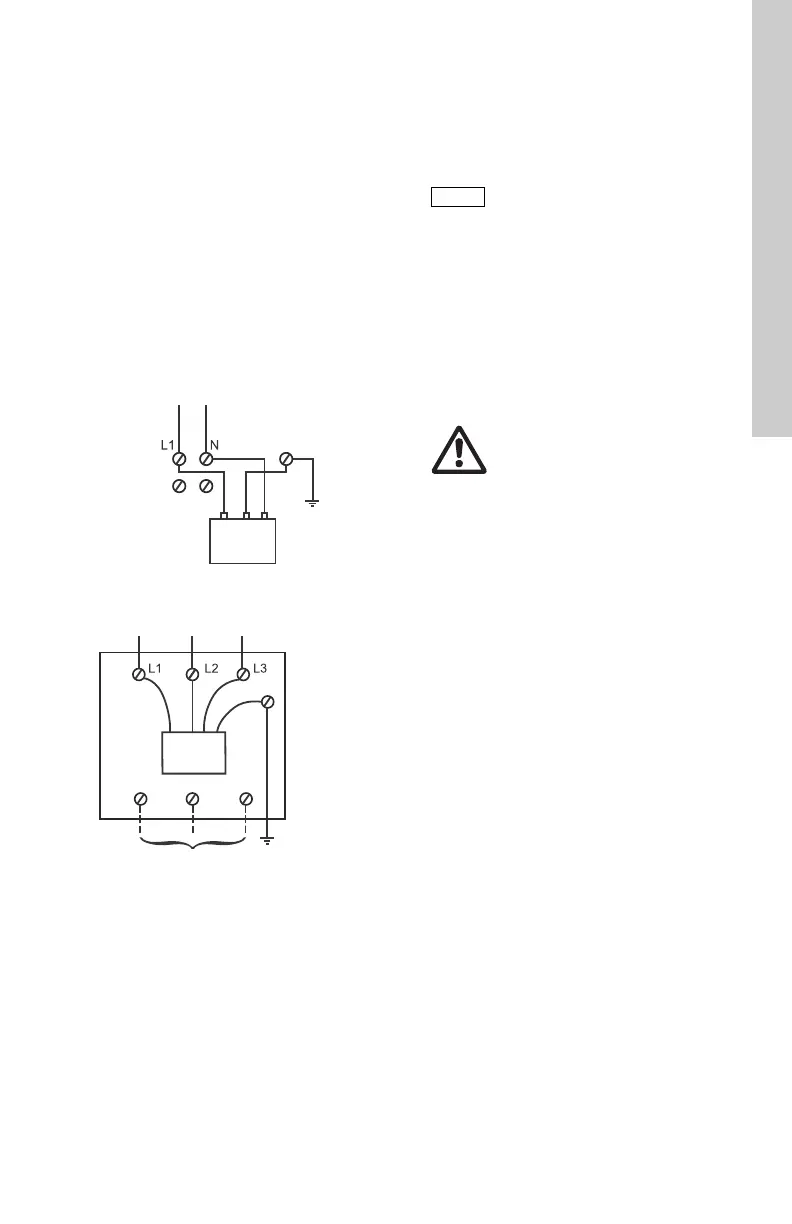

Fig. 14 Instalación monofásica
Fig. 15 Instalación trifásica
6.7.5 Conexión a tierra de la caja o el panel
de control
El cable de conexión a tierra debe ser un con-
ductor de cobre descubierto de grosor equiva-
lente, al menos, al del cable sumergible.
Asimismo, el cable de conexión a tierra debe ser
tan corto como sea posible y fijarse a un punto
de tierra física.
TM05 0039 0611TM05 0040 0611
Suministro eléctrico
monofásico
Conexión a tierra
Punto de
tierra física
Supresor
de picos
T1 T2 T3
Suministro eléctrico trifásico
Panel de
control de la
bomba
Supresor
de picos
Punto de
tierra física
Instale la
protección
contra rayos
antes de los
fusibles o el
interruptor
diferencial
Conexión a tierra
Al motor MS
La garantía de los motores trifásicos
sumergibles quedará invalidada en
los siguientes casos:
• El motor opera con alimentación
monofásica a través de un conver-
tidor de fase.
• No se usan protectores contra
sobrecarga de tres fases, con
compensación ambiental y de dis-
paro extrarrápido.
• No se comprueba y registra un
desbalance de la corriente trifá-
sica. Consulte la sección
7. Puesta en marcha.
• No se instalan supresores de
picos para alta tensión.
ADVERTENCIA
La caja de control o el panel de con-
trol deben permanecer conectados a
tierra de acuerdo con lo descrito en el
código NEC y los códigos o normati-
vas locales en vigor.
