Français (CA)
6.3.3 Moteurs submersibles Grundfos, MS
6000C
• Si le moteur a été stocké, vérifier le niveau
du liquide avant l'installation du moteur à la
pompe. Voir fig. 4 ;
• Lorsque les pompes arrivent directement de
Grundfos, le niveau du liquide a déjà été
vérifié ;
• Lors de la maintenance, vérifier le niveau du
liquide. Voir fig. 4.
Procédure de remplissage :
L'orifice de remplissage du liquide moteur est
placé sur le haut du moteur.
1. Positionner la pompe submersible comme
indiqué à la fig. 4.
S'assurer que la vis de remplissage est au
point du moteur le plus élevé ;
2. Retirer la vis de l'orifice de remplissage ;
3. Injecter le liquide dans le moteur à l'aide
d'une seringue de remplissage, voir fig. 4,
jusqu'à ce que le liquide déborde de l'orifice ;
4. Replacer la vis dans l'orifice de remplissage
et bien serrer avant de modifier la position
du moteur.
Couple : 2,2 lb-pi (3,0 Nm).
La pompe submersible est maintenant prête à
être installée.

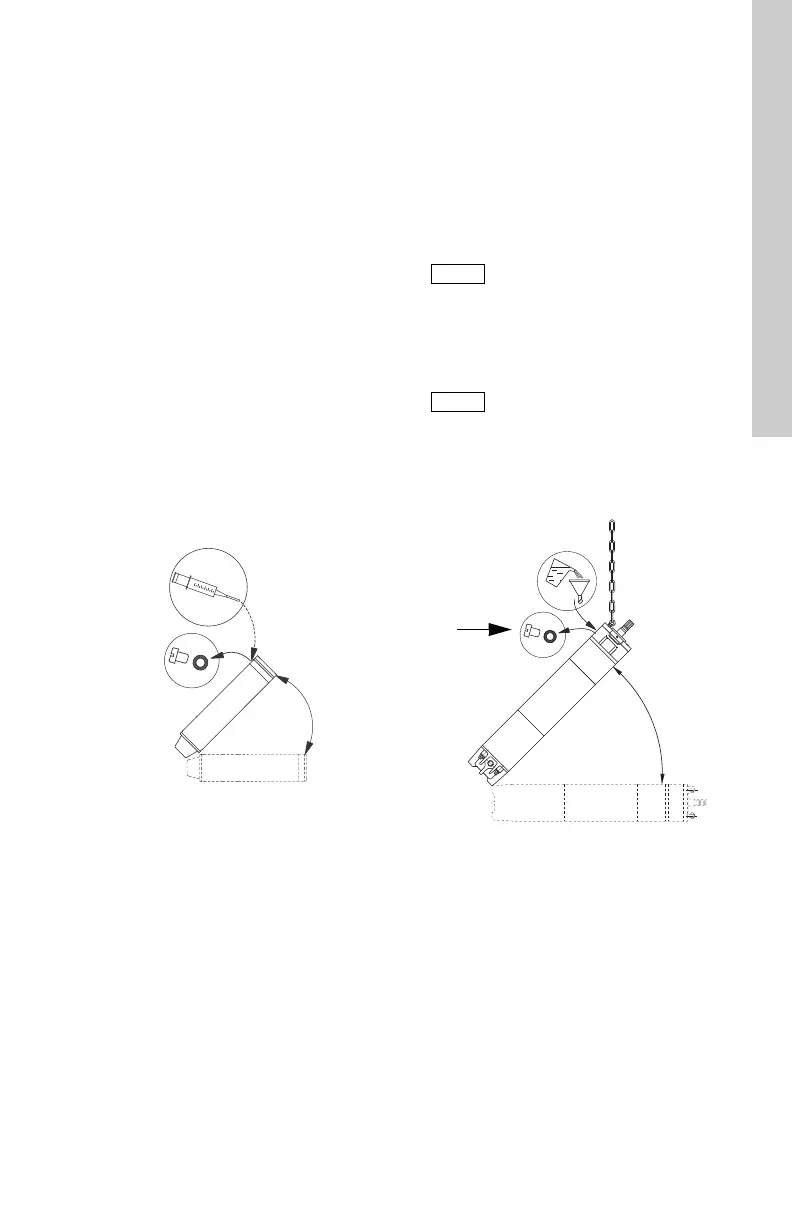

Fig. 4 Position du moteur pendant le
remplissage, MS 6000C
6.3.4 Moteurs submersibles Grundfos,
MMS6, MMS 8000 et MMS 10000
Procédure de remplissage :
1. Placer le moteur à 45 ° avec la partie supé-
rieure dirigée vers le haut. Voir fig. 5 ;
2. Dévisser le bouchon A et mettre un enton-
noir dans l'orifice ;
3. Verser l'eau du robinet dans le moteur
jusqu'au moment où le liquide moteur com-
mence à couler du point A.
4. Retirer l'entonnoir et remettre le bouchon A.
La pompe submersible est maintenant prête à
être installée.
Fig. 5 Position du moteur pendant le
remplissage, MMS
TM05 0949 1911
45°
Précaution
PRUDENCE
Ne pas utiliser du liquide moteur, car
il contient de l'huile.
Précaution
PRUDENCE
Avant de fixer le moteur sur une
pompe, après un longue période
d'entreposage, lubrifier le joint d'arbre
avec quelques gouttes d'eau en tour-
nant l'arbre.
TM03 0265 3605
45°
A
