6.7.1 Générateurs entraînés par le moteur
Si la pompe submersible doit fonctionner avec
un générateur entraîné par le moteur, il est
recommandé de contacter le fabricant du géné-
rateur pour s'assurer que le générateur appro-
prié est sélectionné et utilisé. Voir paragraphe
10.2 Guide pour les générateurs entraînés par
moteur dans les applications de pompes sub-
mersibles, pour le guide de dimensionnement du
générateur.
Si l'alimentation doit être fournie par des trans-
formateurs, le paragraphe 10.3 Capacité de
transformateur requise pour moteurs triphasés
submersibles indique la puissance minimale en
kVA et la capacité nécessaire pour un fonction-
nement satisfaisant de la pompe.
6.7.2 Coffret de commande ou panneau de
câblage
Moteurs monophasés
Brancher les moteurs monophasés, comme indi-
qué, dans le boîtier de commande du moteur.
Un schéma de branchement électrique mono-
phasé typique utilisant un boîtier de commande
Grundfos est indiqué à la fig. 11.

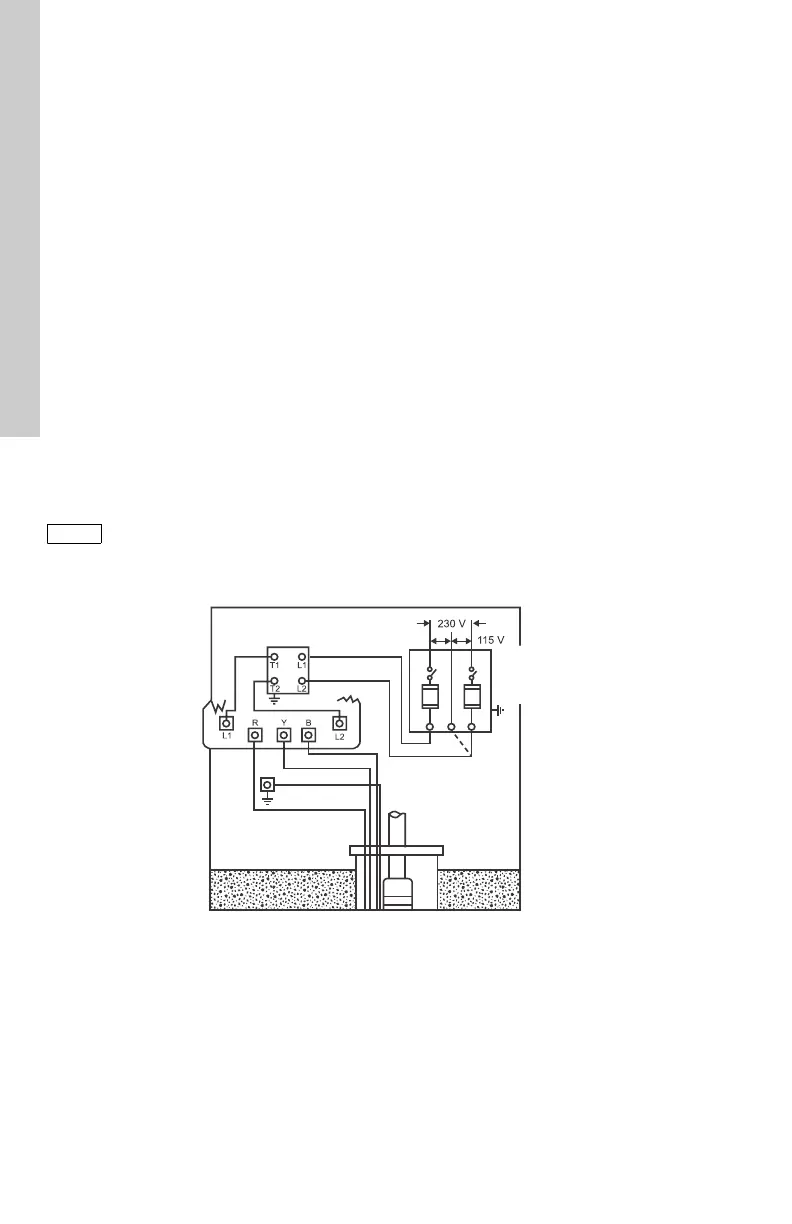

Fig. 11 Schéma de branchement électrique monophasé pour boîtiers de commande Grundfos
PRUDENCE
Protection grillage du moteur par
CUE, CU331SP ou MP 204.
Utiliser la protection de marche à sec
comme avec MP 204.
TM05 0037 2413
Boîtier de
commande
Commutateur de
déconnexion à
fusibles
Rouge
Vert
Jaune
Noir
Utiliser la ligne
pointillée pour un
fonctionnement
115 V
Garniture
Pressostat
