Conectar o ar ou gás de arraste
O instrumento não pode ser operado sem uma conexão de gás de arraste. O gás de arraste não
deve conter dióxido de carbono. Use o tubo de entrada de gás fornecido para conectar ao
nitrogênio, oxigênio ou ar sem dióxido de carbono.
1. Verifique se a pressão do regulador do cilindro de gás de arraste é de 241 a 689 kPA (35 a
100 psi).
2. Verifique se as duas extremidades do tubo fornecido (diâmetro externo de ⅛ pol) estão
igualmente cortadas e limpas.
3. Coloque uma extremidade do tubo na porta de entrada de gás na parte traseira do instrumento.
Consulte Figura 1 na página 63.
4. Conecte a outra extremidade do tubo ao fornecimento do gás de arraste.
5. Verifique se há vazamento no tubo e nas conexões. Se necessário, faça ajustes.
Instalação elétrica
Conectar dispositivos externos (opcional)
O instrumento tem cinco portas USB, uma porta Ethernet e uma porta HDMI. Caso sejam usados
cabos auxiliares, verifique se eles têm menos de 3 metros (9,84 pés) de comprimento (isso não se
aplica à interface Ethernet). Conecte dispositivos externos adicionais para ajudar no uso e na
configuração do instrumento. Consulte Visão geral do produto na página 62. Consulte a
documentação dos dispositivos externos opcionais para obter mais informações.
• Porta USB - conecte mouse, teclado, impressora, unidade flash USB ou amostrador.
• Porta Ethernet - conecte a uma rede de comunicação ou a um computador externo.
• Porta HDMI - conecte a um monitor externo.
Conectar um amostrador automático
Conecte o amostrador automático ao analisador antes de estabelecer as conexões de energia.
Tenha certeza de que o amostrador automático esteja ligado antes de ligar o analisador. Consulte a
documentação do amostrador automático.

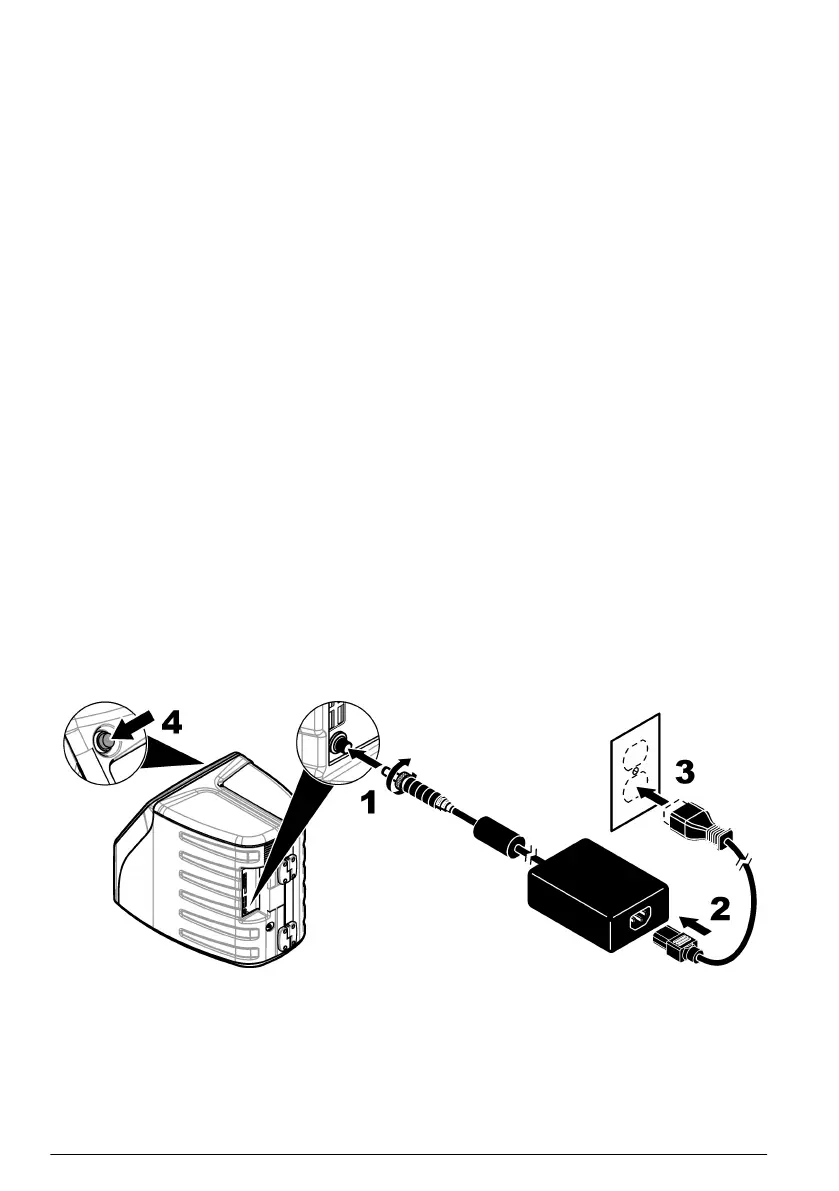

Conexão à energia
Consulte as etapas ilustradas a seguir para alimentar e iniciar o instrumento.
Interface do usuário e navegação
Descrição do visor
Consulte Figura 4 para ver a descrição da tela inicial. Consulte Tabela 1 para ver a descrição dos
ícones. As funções são acionadas pela tela sensível ao toque. Não use a ponta de canetas, lápis ou
68
Português
