N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 10 sur 20 Control Station Rev. A

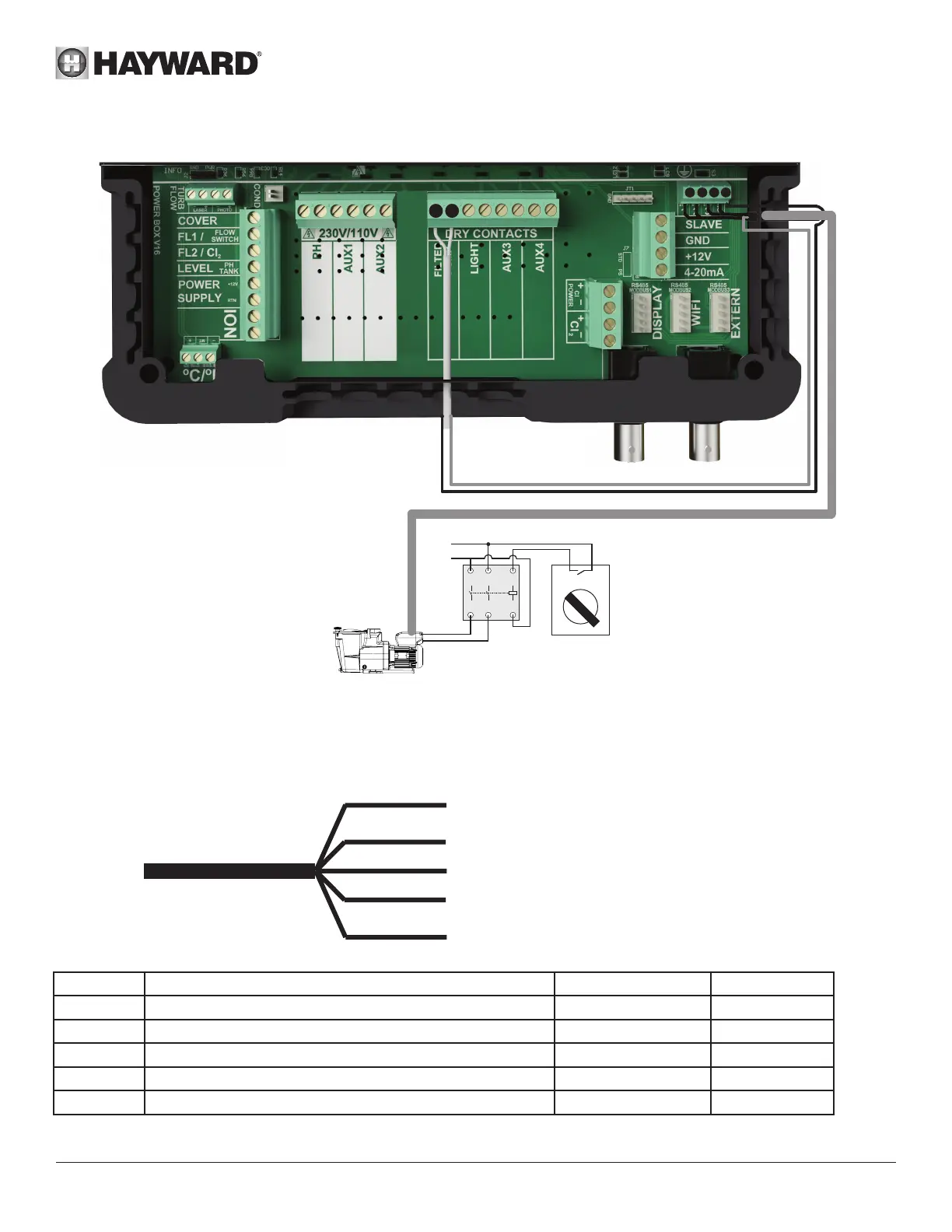

Connexion d’une pompe à vitesse variable Hayward avec entrées digitales
pHredoX
7 8
1
2 3 C
FILTER PUMP
(VSTD)
1
2
3
4
A1
A2
L
N
OFF
AUTO
Avec une pompe à vitesse variable Hayward munie d’entrées digitales, il faudra ponter le fil commun noir, branché sur la
borne (C), avec la borne (7) et suivre les instructions de raccordement du tableau ci-dessous.
Il sera nécessaire de dénuder le câble digital sur 15 centimètres et de couper le fil orange.
Fil Brun (Br) = V1 = 1500 tr/min par défaut
Fil Vert (V) = V2 = 2400 tr/min par défaut
Fil Blanc (Bl) = V3 = 3000 tr/min par défaut
Fil Rouge (R) = DI4 = Marche/Arrêt
Fil Noir (N) = C = Commun
Nom Description Bornes Couleur
V1 Vitesse basse de la pompe (V1) 1 Brun (Br)
V2 Vitesse moyenne de la pompe (V2) 2 Vert (V)
V3 Vitesse haute de la pompe (V3) 3 Blanc (Bl)
C Commun C - 7 Noir (N)
DI4 Marche/Arrêt 8 Rouge (R)
