Installazione a parete

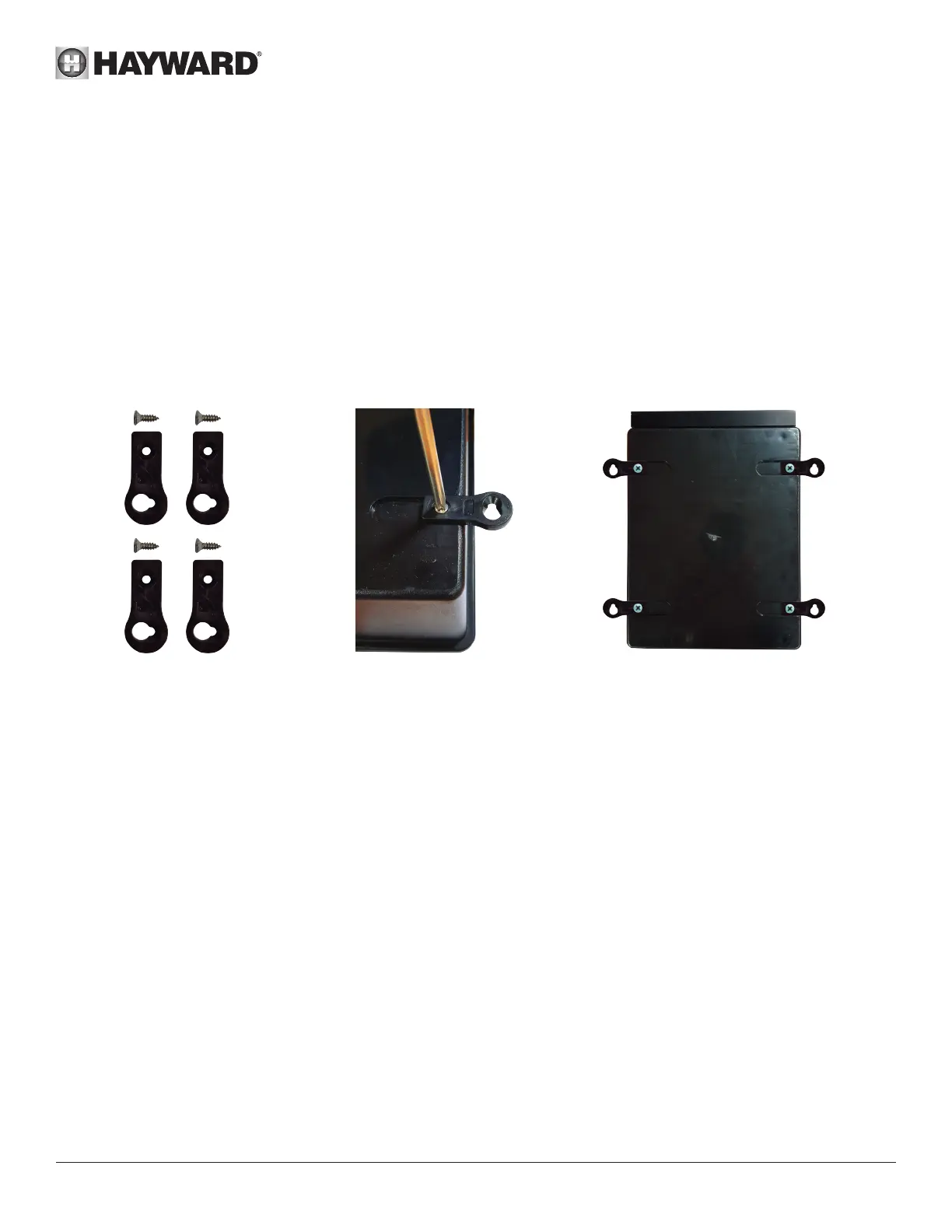

Fissare al muro la scatola e la camera di misura (opzionale). La scatola deve essere installata nel locale tecnico (secco, temperato,
ventilato). Attenzione: i vapori dell’acido possono danneggiare irrimediabilmente l’apparecchio. Posizionare dunque i serbatoi dei
prodotti per il trattamento tenendo conto di questo aspetto.
Control Station deve essere installato a una distanza orizzontale minima di 3,5 metri (o maggiore, se richiesto dalla
legislazione locale) dalla piscina, a meno di 1 m da una presa protetta.
La scatola deve essere messa in verticale, su una superficie piatta, con i cavi rivolti verso il basso. Dato che serve anche
a dissipare il calore (dissipazione del calore dei componenti interni), è importante lasciare dello spazio intorno ai quattro
lati della scatola. Non installare Control Station dietro un pannello o in un luogo chiuso.
Prima di fissare la scatola di comando nella posizione prevista, verificare che il cavo di alimentazione raggiunga la presa
protetta.
Staccare la pompa di filtrazione della piscina prima di procedere con l’installazione. L’installazione deve essere effettuata in
conformità alle norme vigenti nel paese di installazione. La scatola di comando deve essere montata a una distanza lineare minima
di 3,5 metri dalla piscina (o maggiore se richiesto dalla legislazione locale), a meno di 1 m da una presa protetta. Installare e
utilizzare il prodotto a un’altitudine inferiore a 2000 m.
Il sensore di portata deve essere installato sul condotto di ritorno in linea diretta e a monte dell’iniezione dei prodotti per il
trattamento. Lasciare una sezione diritta di 25 cm prima del sensore di portata. Innanzitutto realizzare un foro nella canalizzazione
per permettere il passaggio del sensore di portata. Avvitare il sensore di portata nel collare di presa in carico facendo attenzione
a garantire la tenuta stagna con del nastro teflon. Successivamente installare il collare sulla canalizzazione. Rispettare il senso di
funzionamento del sensore affinché questo scatti in funzione della portata della pompa di filtrazione.
Il sistema di iniezione dei prodotti per il trattamento dell’acqua (acido, ecc.) deve essere collegato sulla linea di ritorno dell’acqua,
a valle di tutti gli altri impianti (riscaldamento, etc.). Innanzitutto realizzare un foro nella canalizzazione per permettere il passaggio
del prodotto per il trattamento. Installare il collare di presa in carico e avvitarci la valvola di iniezione per mezzo dell’adattatore in
dotazione. Garantire la tenuta stagna con nastro teflon.
Utilizzare il tubo in PVC morbido trasparente per l’aspirazione (tra il serbatoio e la pompa peristaltica) e il tubo semi-rigido in
polietilene bianco per l'iniezione (tra la pompa peristaltica e la valvola di iniezione).
Tutti i componenti metallici della piscina possono essere collegati a una stessa presa di terra in conformità con la normativa
locale.
