Instalação na parede

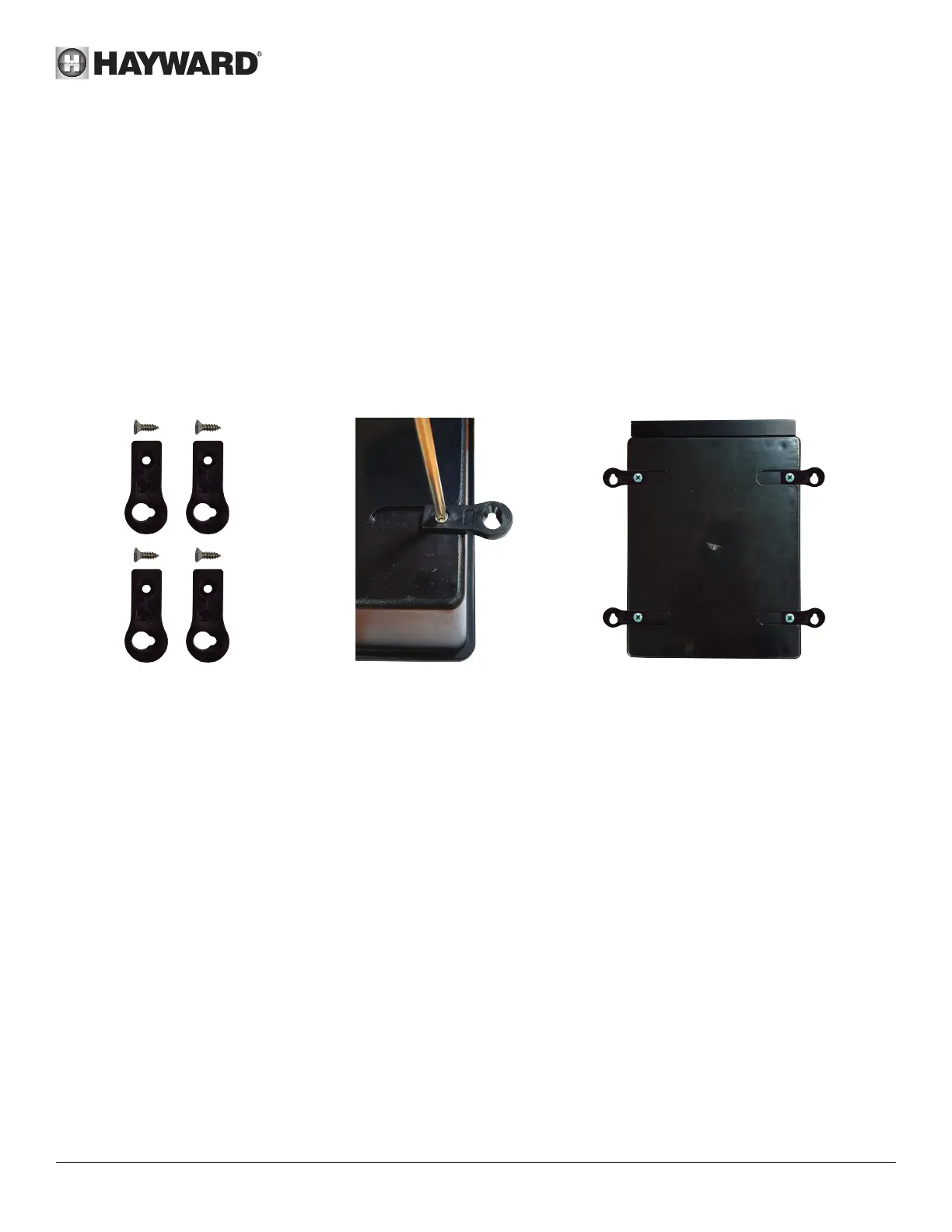

Fixar à parede a caixa e a câmara de medição (opcional). A caixa deve ser instalada no local técnico (seco, com temperatura
moderada, ventilado). Atenção, os vapores de ácido podem danificar irremediavelmente o aparelho. Posicionar os depósitos
de produtos de tratamento tendo em conta este facto.
O Control Station deve ser montado a uma distância horizontal mínima de 3,5 metros (ou mais, caso a legislação local o
exija) da piscina, a menos de 1 m de uma tomada protegida.
A caixa deve ser posicionada na vertical, sobre uma superfície plana, com os cabos voltados para baixo. Dado que a
caixa também serve para dissipar o calor (dispersão do calor dos componentes internos), é importante deixar livres os
quatro lados da caixa. Não montar o Control Station por trás de um painel ou num espaço fechado.
Antes de fixar a caixa de comando na posição prevista, confirmar que o cabo de alimentação chega à tomada protegida.
Desligar a bomba de filtração da piscina antes de iniciar a instalação. A instalação deve ser feita em conformidade com
as normas em vigor no país em que se realize. A caixa de comando deve ser montada a uma distância horizontal mínima
de 3,5 metros da piscina (ou mais, caso a legislação local o exija), a menos de 1 m de uma tomada protegida. Instalar e
utilizar o produto a uma altitude inferior a 2000 m.
O detetor de caudal deve ser instalado sobre a conduta de retorno em linha direta e a montante da injeção dos produtos
de tratamento. Deixar uma secção de 25 cm em linha direita antes do detetor de caudal. Fazer antecipadamente um furo
na canalização para permitir a passagem do detetor de caudal. Enroscar o detetor de caudal na braçadeira de tomada
de carga, tendo o cuidado de assegurar a vedação com Teflon. Instalar depois a braçadeira na canalização. Respeitar o
sentido de funcionamento do detetor de caudal de modo a que ele seja ativado pelo caudal da bomba de filtração.
A injeção dos produtos de tratamento (ácido...) deve ser realizada em último lugar na linha de retorno da água, depois de
passado todo o equipamento (aquecimento...). Fazer antecipadamente um furo na canalização para permitir a passagem do
produto de tratamento. Instalar a braçadeira de tomada de carga e enroscar a válvula de injeção na braçadeira de tomada de
carga utilizando o adaptador fornecido. Fazer as diversas vedações com Teon.
Utilizar o tubo em PVC exível e transparente para a aspiração (entre o depósito e a bomba peristáltica) e o tubo semirrígido
em polietileno branco para a injeção (entre a bomba peristáltica e a válvula de injeção).
Todos os componentes metálicos da piscina podem ser ligados a uma mesma saída de terra respeitando a regulamentação
local.
