N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 5 sur 20 Control Station Rev. A

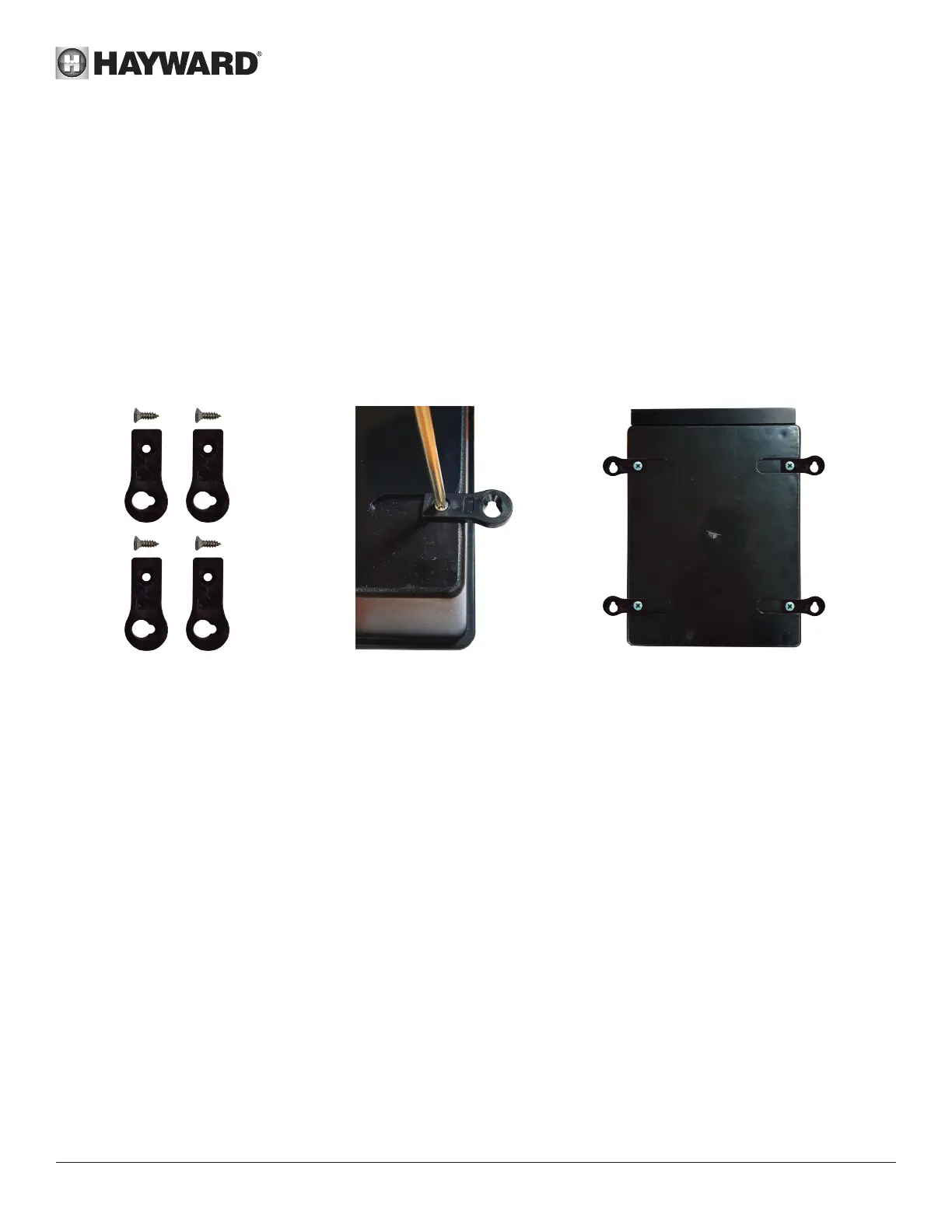

Installation murale
Fixer au mur le boîtier et la chambre de mesure. Le boîtier doit être installé dans le local technique (sec, tempéré,
ventilé). Attention, les vapeurs d’acide peuvent endommager irrémédiablement votre appareil. Positionner les réservoirs
de produits de traitement en conséquence.
Le Control Station doit être monté à une distance horizontale minimum de 3,5 mètres (voire plus, si la législation locale
l’exige) de la piscine, à moins de 1 mètre d’une prise protégée.
Le boîtier doit être mis en place à la verticale, sur une surface plate, les câbles tournés vers le bas. Ce boîtier servant
également à évacuer la chaleur (dispersion de la chaleur des composants internes), il est important de laisser libre les
quatre côtés du boîtier. Ne pas monter le Control Station derrière un panneau ou dans un endroit clos.
Avant de fixer le boîtier de commande à l’emplacement prévu, vérifier que le cordon d’alimentation atteint la prise
protégée.
Débrancher la pompe de filtration de la piscine avant de commencer l’installation. L’installation doit être réalisée
conformément aux normes en vigueur dans le pays d’installation. Le boîtier de commande doit être monté à une distance
horizontale minimum de 3,5 mètres de la piscine (voire plus, si la législation locale l’exige), à moins de 1 mètre d’une prise
protégée. Installer et utiliser le produit à une altitude inférieure à 2000 m.
Le détecteur de débit doit être installé sur la conduite de retour en ligne directe et en amont de l’injection des produits de
traitement. Laisser une section droite de 25 cm avant le détecteur de débit. Percer préalablement un trou dans la canalisation
pour permettre le passage du détecteur de débit. Visser le détecteur de débit dans le collier de prise en charge en veillant
bien à faire l’étanchéité avec du Téflon. Puis, installer le collier sur la canalisation. Respecter le sens de fonctionnement du
détecteur de débit pour qu’il se déclenche avec le débit de la pompe de filtration.
L’injection des produits de traitement (acide...) doit être réalisée en dernier sur la ligne de retour d’eau après tout équipement
(chauffage...). Percer préalablement un trou dans la canalisation pour permettre le passage du produit de traitement.
Installer le collier de prise en charge et visser le clapet d’injection dans le collier de prise en charge à l’aide de l’adaptateur
fourni. Faire les différentes étanchéités avec du Téflon.
Utiliser le tube en PVC souple transparent pour l’aspiration (entre le réservoir et la pompe péristaltique) et le tube semi-
rigide en polyéthylène blanc pour l’injection (entre la pompe péristaltique et le clapet d’injection).
Tous les composants métalliques de la piscine peuvent êtres raccordés à une même terre suivant la réglementation locale
