FUNZIONAMENTO
L'apparecchio è progettato per essere stabilmente collegato a una presa protetta. Control Station non deve essere scollegato
dall’alimentazione, salvo nel caso in cui le apparecchiature della piscina siano sottoposte a manutenzione o la piscina debba
essere chiusa (svernamento).
Supponendo che l'equilibrio chimico dell'acqua rispetti i valori consigliati, è possibile mettere in funzione il dispositivo.

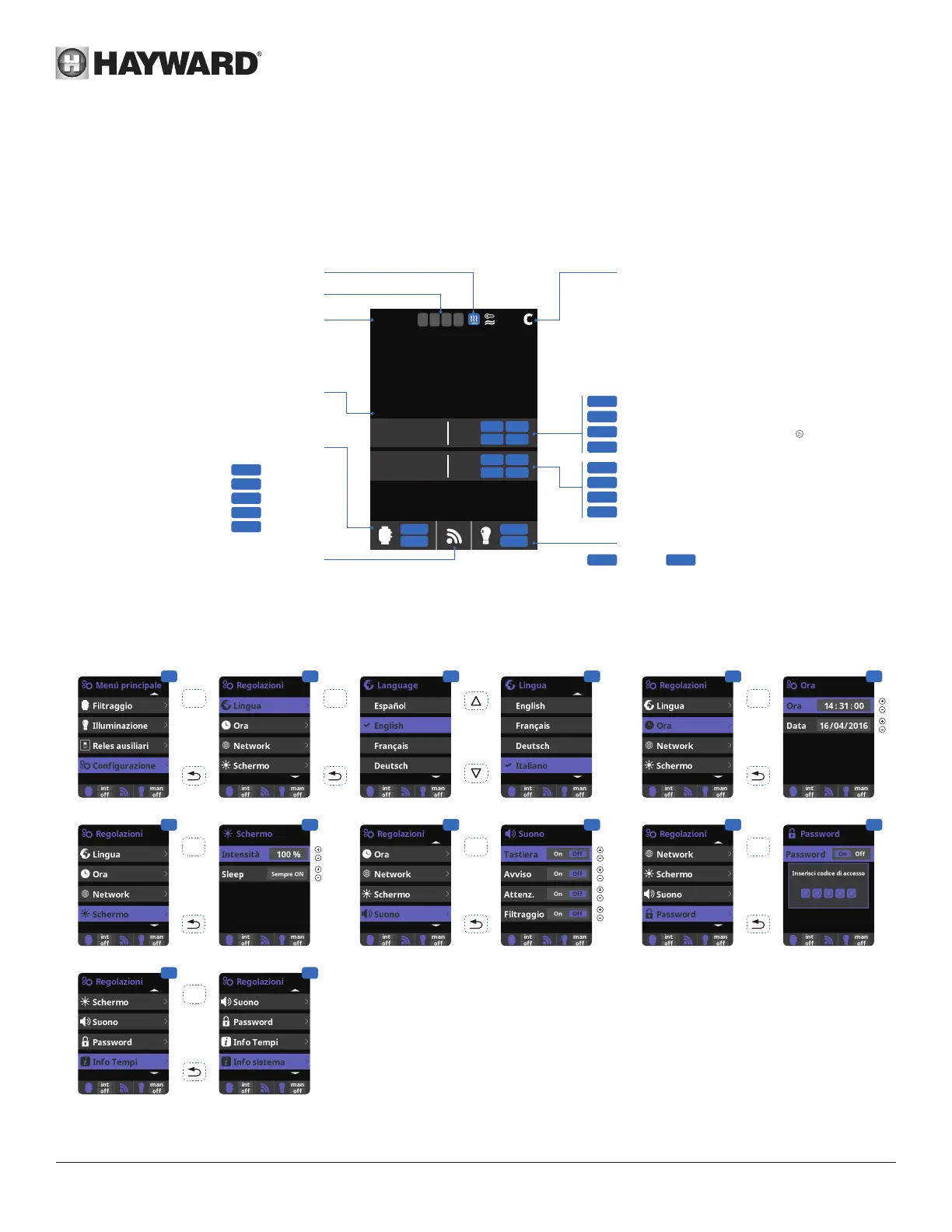

Configurazione.
Regolazioni
3 Impostazione della lingua.
5 Impostazione della data e dell'ora.
7 Impostazione della luminosità dello schermo
(0-100%) e programmazione della sua accensione/
spegnimento.
9 Suono: Programmazione del sistema di emissione
dei suoni per le funzioni: Tastiera (premere un tasto),
Avviso (messaggi urgenti), Attenzione (allarme di
funzionamento), Filtraggio (inizio del ltraggio).
11 Password: Consente di proteggere l'accesso al
menù utente attivando una password. Per inserire la
password, digitare una combinazione di 5 tasti che
verrà memorizzata dal sistema.
13 Info sistema: Informazioni sulla versione del
software disponibile del display TFT e del modulo
di potenza. Il sistema registra il numero di ore di
funzionamento dei vari moduli e li visualizza sul
display.
1 2 3 3
4 5
OK OK OK
6
OK
7 8
OK
9 10 11
12
OK
13
OK
Riscaldamento ON/OFF
Ora
Misure automatiche
pH / Redox
Stato relé di ltraggio
Manuale
Automatico
Riscaldamento
Smart
Intelligente
Collegamento
Rosso = Errore di collegamento
Temperatura dell'acqua
Setpoint di pH max (Acido)
Setpoint di pH min (Base)
Funzionamento della pompa peristaltica
Tempo di iniezione massimo raggiunto
( Reinizializzazione dell'allarme)
Funzionamento pompa cloro liquido
Setpoint Redox
Portata scarsa
Stato relé illuminazione
Manuale
Automatico
Stato dei relé ausiliari (On/Off)
misure
pH
7.5 OFF
OFF7.0
7.2
Rx
mV
700 OFF
TANK
700
man
off
man
off
12:30
25º
1 2 3 4
FL1
man
aut
hea
smt
int
7.5
7.0
ON/OFF
AL3
700
FL 1
ON/OFF
man aut
TANK
Rilevamento serbatoio acido vuoto
