ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN.
Pagina 10 van 20 Control Station Rev. A

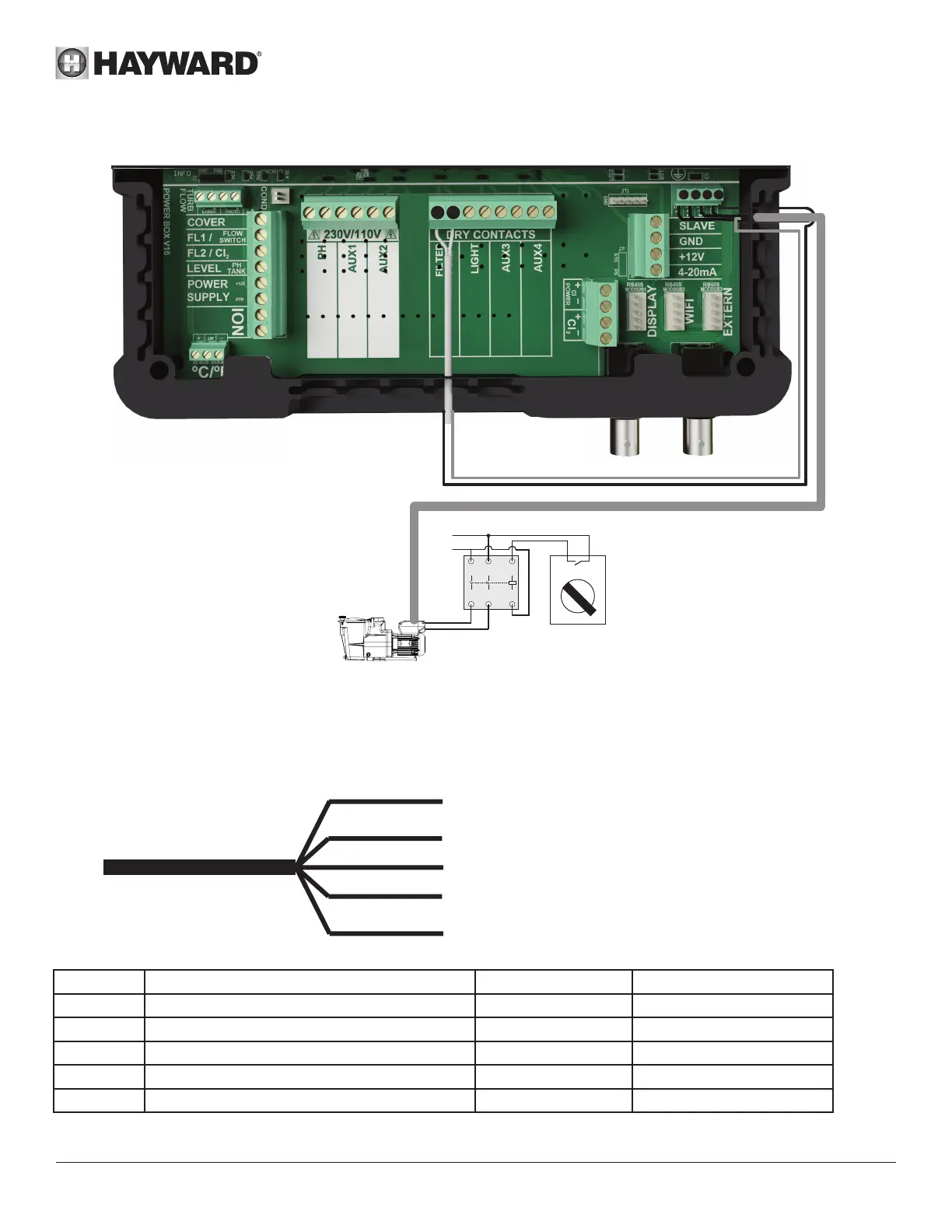

Een Hayward pomp met variabele snelheid en met digitale ingangen aansluiten
pHredoX
7 8
1
2 3 C
FILTER PUMP
(VSTD)
1
2
3
4
A1
A2
L
N
OFF
AUTO
In geval van een Hayward pomp met variabele snelheid en met digitale ingangen moet de zwarte gemeenschappelijke
kabel, die is aangesloten op aansluitklem (C), worden geshunt met aansluitklem (7) en moeten vervolgens de
aansluitinstructies van de onderstaande tabel worden gevolgd.
De digitale kabel moet over 15 cm worden afgestript en de oranje draad moet worden afgesneden.
Bruine kabel (Br) = V1 = 1500 tr/min standaard
Groene kabel (Gr) = V2 = 2400 tr/min standaard
Witte kabel (W) = V3 = 3000 tr/min standaard
Rode kabel (R) = DI4 = Aan/Uit
Zwarte kabel (Z) = C = Gemeenschappelijk
Naam Beschrijving Aansluitklemmen Kleur
V1 Lage pompsnelheid (V1) 1 Bruine kabel (Br)
V2 Matige pompsnelheid (V2) 2 Groene kabel (Gr)
V3 Hoge pompsnelheid (V3) 3 Witte kabel (W)
C Gemeenschappelijk C - 7 Zwarte kabel (Z)
DI4 Aan/Uit 8 Rode kabel (R)
