N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 13 sur 20 Control Station Rev. A
FONCTIONNEMENT
L’appareil est conçu pour être branché en permanence sur une prise protégée. Le Control Station ne doit pas être
débranché sauf si les équipements de la piscine sont en cours d’entretien ou si la piscine doit être fermée (hivernage).
En supposant que l’équilibre chimique de l’eau se situe à l’intérieur des plages recommandées, vous pouvez mettre en
marche l’appareil.

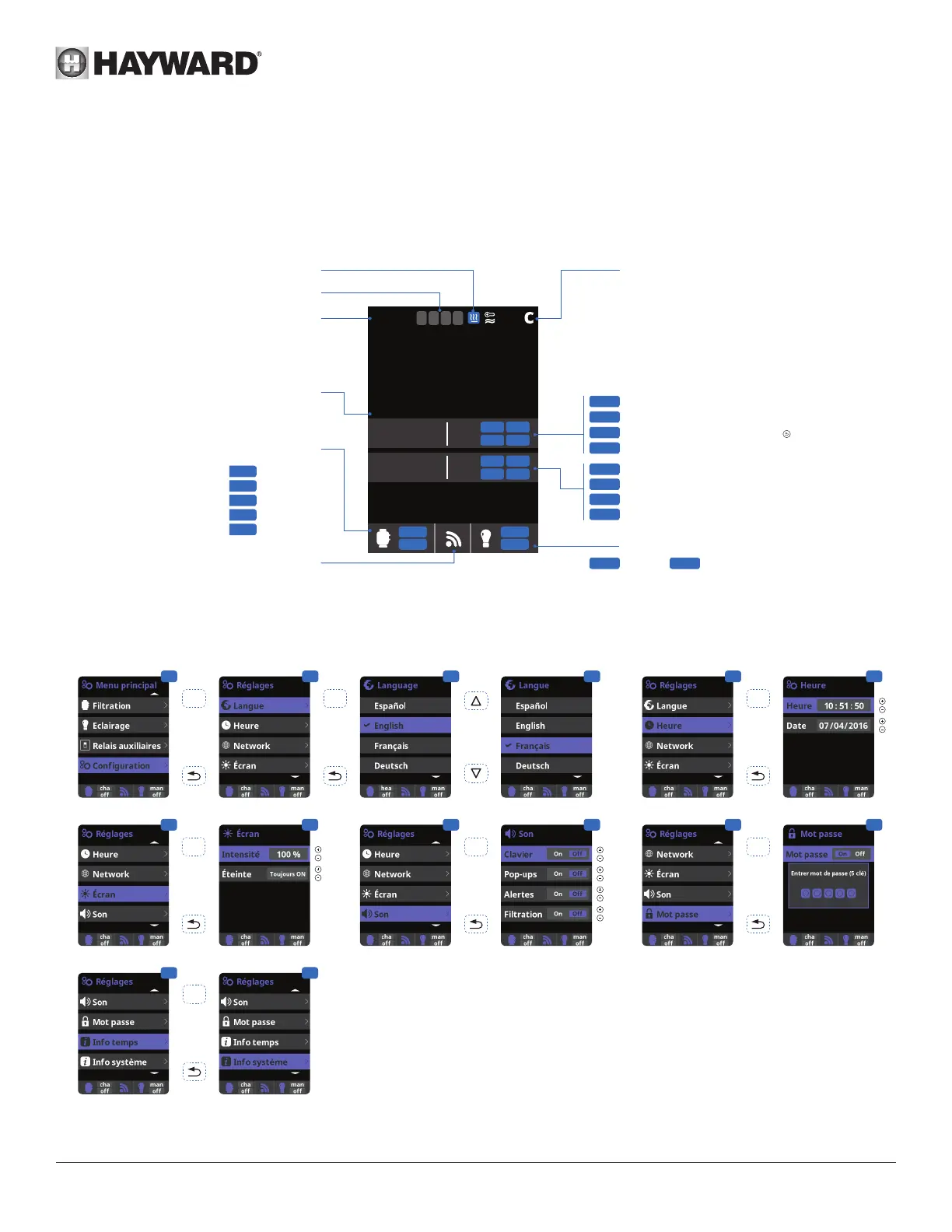

Configuration.
Réglages
3 Réglages de la langue de préférence.
5 Réglages du jour et de l’heure.
7 Réglages de l’intensité de l’éclairage de l’écran
(0-100 %) et programmation de l’allumage /
extinction de ce dernier.
9 Son : Programmation du système d’émission
de sons pour les fonctions : Clavier (appuyer
sur une touche), Pop-ups (messages urgents),
Alertes (alarme de fonctionnement), Filtration
(début de la ltration).
11 Mot de passe : Permet de protéger l’accès au
menu de l’utilisateur en activant un mot de passe.
Pour indiquer votre mot de passe appuyez sur
une combinaison de 5 touches et le système les
mémorisera.
13 Infos du système : Information sur la version
du logiciel disponible de l’écran TFT et du
module de puissance. Le système enregistre le
décompte des heures de fonctionnement des
différents modules et les afche sur cet écran.
1 2 3 3
4 5
OK OK OK
6
OK
7 8
OK
9 10 11
12
OK
13
OK
mesures
pH
7.5 OFF
OFF7.0
7.2
Rx
mV
700 OFF
TANK
700
man
off
man
off
12:30
25º
1 2 3 4
FL1
man
aut
hea
smt
int
7.5
7.0
ON/OFF
AL3
700
FL 1
ON/OFF
man aut
TANK
Température de l’eau
Point de consigne de pH maxi (Acide)
Point de consigne de pH mini (Base)
Fonctionnement de la pompe péristaltique
Temps d’injection maximum atteint ( Réinitialisation de l’alarme)
Fonctionnement pompe chlore liquide
Point de consigne redox
Débit insufsant
Détection réservoir vide
État relais éclairage
Manuel Automatique
Chauffage ON/OFF
Heure
Mesures automatiques
pH / redox
État des relais auxiliaires (On/Off)
État relais de ltration
Manuel
Automatique
Chauffage
Smart
Intelligent
Communication
Rouge = Défaut de communication
