USE SOLO PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Página 10 de 20 Control Station Rev. A

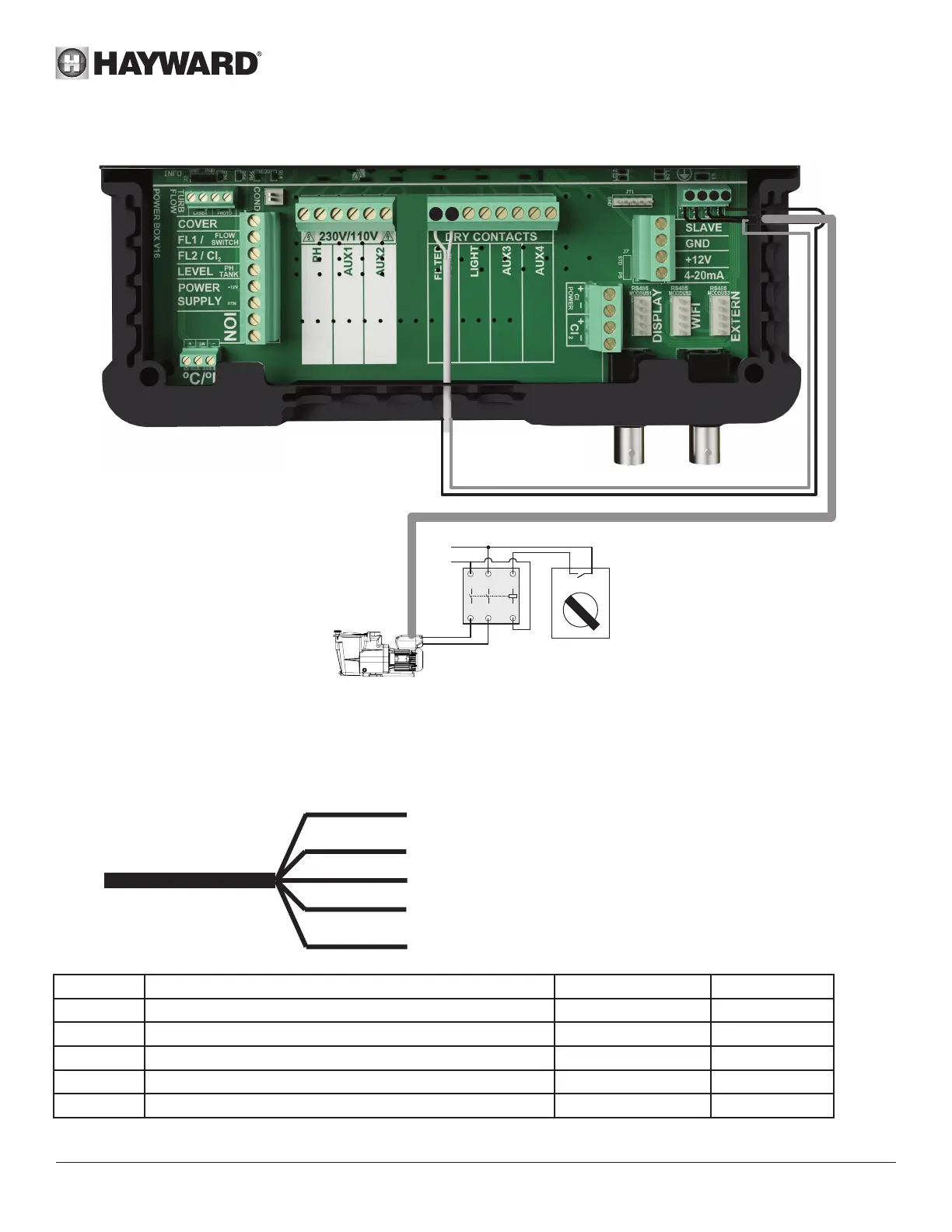

Conexión de una bomba de velocidad variable Hayward con entradas digitales
pHredoX
7 8
1
2 3 C
FILTER PUMP
(VSTD)
1
2
3
4
A1
A2
L
N
OFF
AUTO
Con una bomba de velocidad variable Hayward provista de entradas digitales, será necesario hacer un puente entre el cable común
negro, conectado en el borne (C), y el borne (7) y seguir las instrucciones de conexión de la tabla de abajo.
Será necesario pelar el cable digital en 15 centímetros y cortar el hilo naranja.
Cable Pardo (Br) = V1 = 1.500 rpm predeterminado
Cable Verde (V) = V2 = 2.400 rpm predeterminado
Cable Blanco (Bl) = V3 = 3.000 rpm predeterminado
Cable Rojo (R) = DI4 = Marcha/Parada
Cable Negro (N) = C = Común
Nombre Descripción Bornes Color
V1 Velocidad baja de la bomba (V1) 1 Pardo (Br)
V2 Velocidad mediana de la bomba (V2) 2 Verde (V)
V3 Velocidad alta de la bomba (V3) 3 Blanco (Bl)
C Común C - 7 Negro (N)
DI4 Marcha/Parada 8 Rojo (R)
