FUNCIONAMIENTO
El aparato está estudiado para estar conectado permanentemente a una toma protegida. El Control Station no debe ser desconectado
salvo si los equipamientos de la piscina están en fase de mantenimiento o si la piscina debe ser cerrada (invernado).
Suponiendo que el equilibrio químico del agua esté dentro de las franjas recomendadas, puede poner en marcha el aparato.

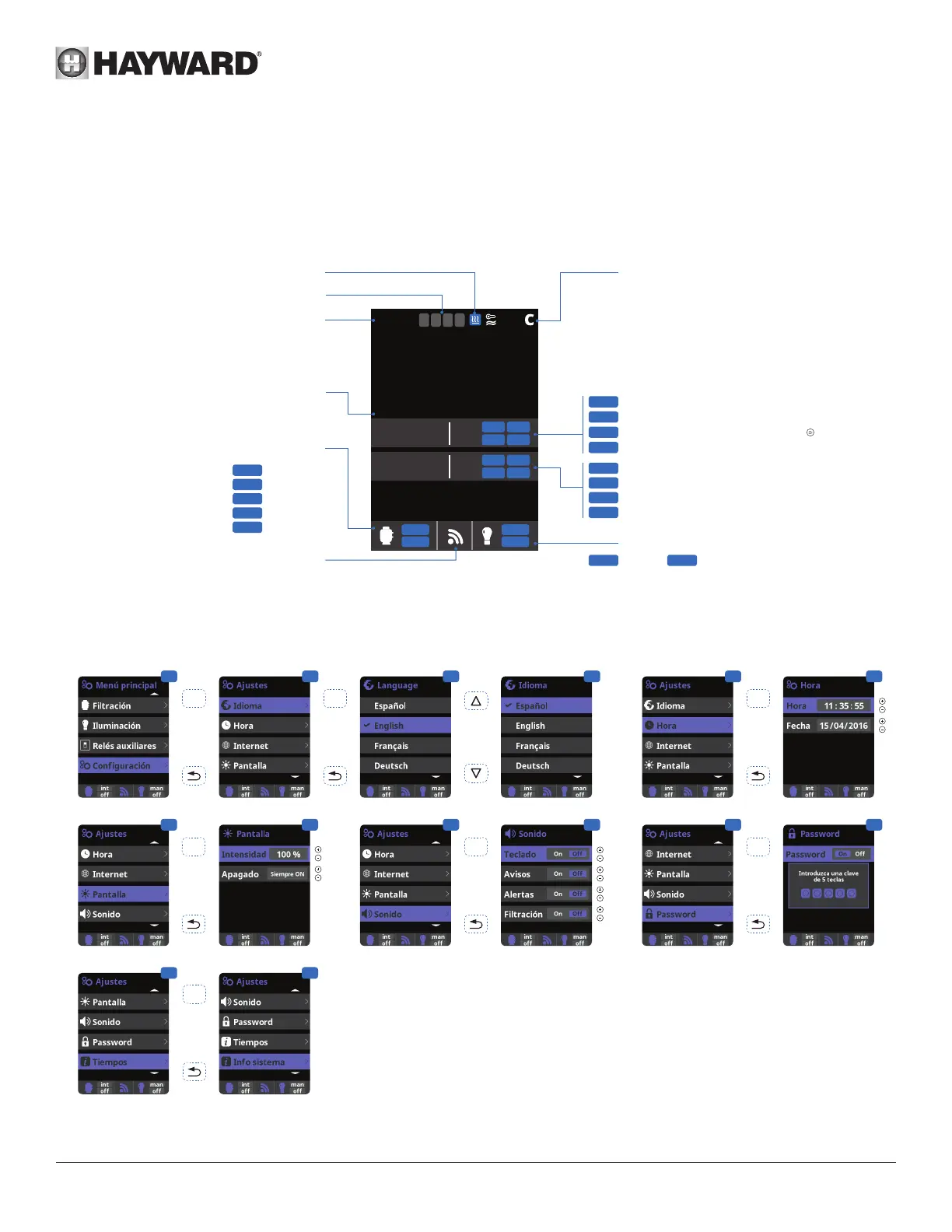

Configuración.
Ajustes
3 Ajustes del idioma preferente.
5 Ajustes del día y de la hora.
7 Ajustes de la intensidad de la iluminación de la
pantalla (0-100 %) y programación temporizada del
encendido/apagado de esta última.
9 Sonido: Programación del sistema de emisión de
sonidos para las funciones: Teclado (pulsar una
tecla), Avisos (mensajes urgentes), Alertas (alarma
de funcionamiento), Filtración (inicio de la ltración).
11 Password: Permite proteger el acceso al menú del
usuario activando una contraseña. Para indicar su
contraseña, pulse una combinación de 5 teclas y el
sistema la guardará.
13 Informaciones del sistema: Información sobre
la versión del software disponible de la pantalla
TFT y del módulo de potencia. El sistema guarda
el cómputo de las horas de funcionamiento de los
diferentes módulos y los muestra en esta pantalla.
1 2 3 3
4 5
OK OK OK
6
OK
7 8
OK
9 10 11
12
OK
13
OK
Calefacción ON/OFF
Hora
Mediciones automáticas
pH / Redox
Estado relés de ltración
Manual
Automático
Calefacción
Smart
Intelligent
Comunicación
Rojo = Fallo de comunicación
Temperatura del agua
Punto de ajuste de pH máximo (ácido)
Punto de ajuste de pH mínimo (base)
Funcionamiento de la bomba peristáltica
Tiempo de inyección máximo alcanzado
( Reinicio de la alarma)
Funcionamiento de la bomba de cloro líquido
Punto de ajuste del Redox
Caudal insuciente
Estado relés de iluminación
Manual Automático
Estado de los relés auxiliares (On/Off)
Detección de depósito de ácido vacío
