Ligação das tomadas de água
Instalar a câmara de medição o mais próximo possível das canalizações da piscina para evitar as perdas de carga.

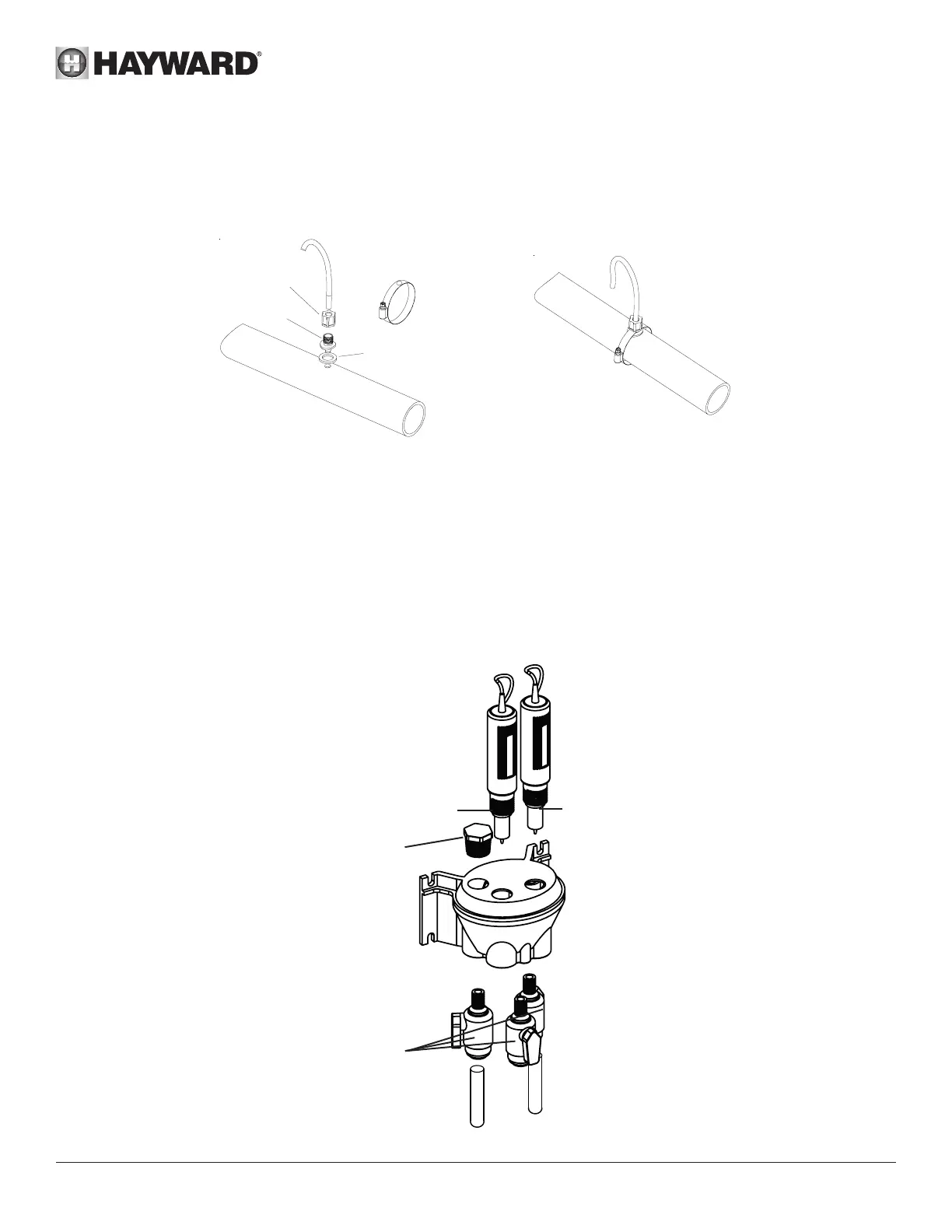

Fazer um furo de 10 mm. Colocar a junta chata sobre o conector de canos e introduzir o conjunto no furo, conforme
ilustrado abaixo. Apertar o conector utilizando a braçadeira fornecida. Uma vez bem fixo o conector ao cano da piscina,
introduzir com firmeza o tubo flexível no conector e apertar à mão a porca de aperto.
Braçadeira
de aperto
Porca de
aperto
Conector
de canos
Junta chata
Instalação das sondas de pH e ORP na câmara de medição
As sondas de pH e ORP são acondicionadas “húmidas”, protegidas por capas em plástico. As sondas devem ser mantidas
sempre húmidas. Se se deixar secar as sondas, elas perderão definitivamente a sua utilidade (não coberto pela garantia)
e o módulo de análise do pH-ORP será ineficaz.
Retirar as sondas de pH e ORP das respetivas capas de proteção em plástico e guardar estas últimas com vista a uma
utilização posterior (conservação durante o inverno). Para garantir que as sondas se mantêm sempre húmidas, encher a
câmara de medição com água da piscina antes de instalar as sondas. Aplicar um comprimento de fita Teflon sobre a rosca
das sondas. Apertar as sondas apenas à mão. Verificar a vedação durante o arranque. Se as sondas tiverem fuga, não
apertar mais - em vez disso, retirar a fita Teflon e aplicar outra nova.
Após a instalação, confirmar que as sondas estão em contacto permanente com a água da piscina. Quando a bomba de
filtração está parada (mesmo durante períodos longos), a água que fica na câmara pode bastar para proteger as sondas.
Tampão
Sonda ORP Sonda pH
Válvulas
