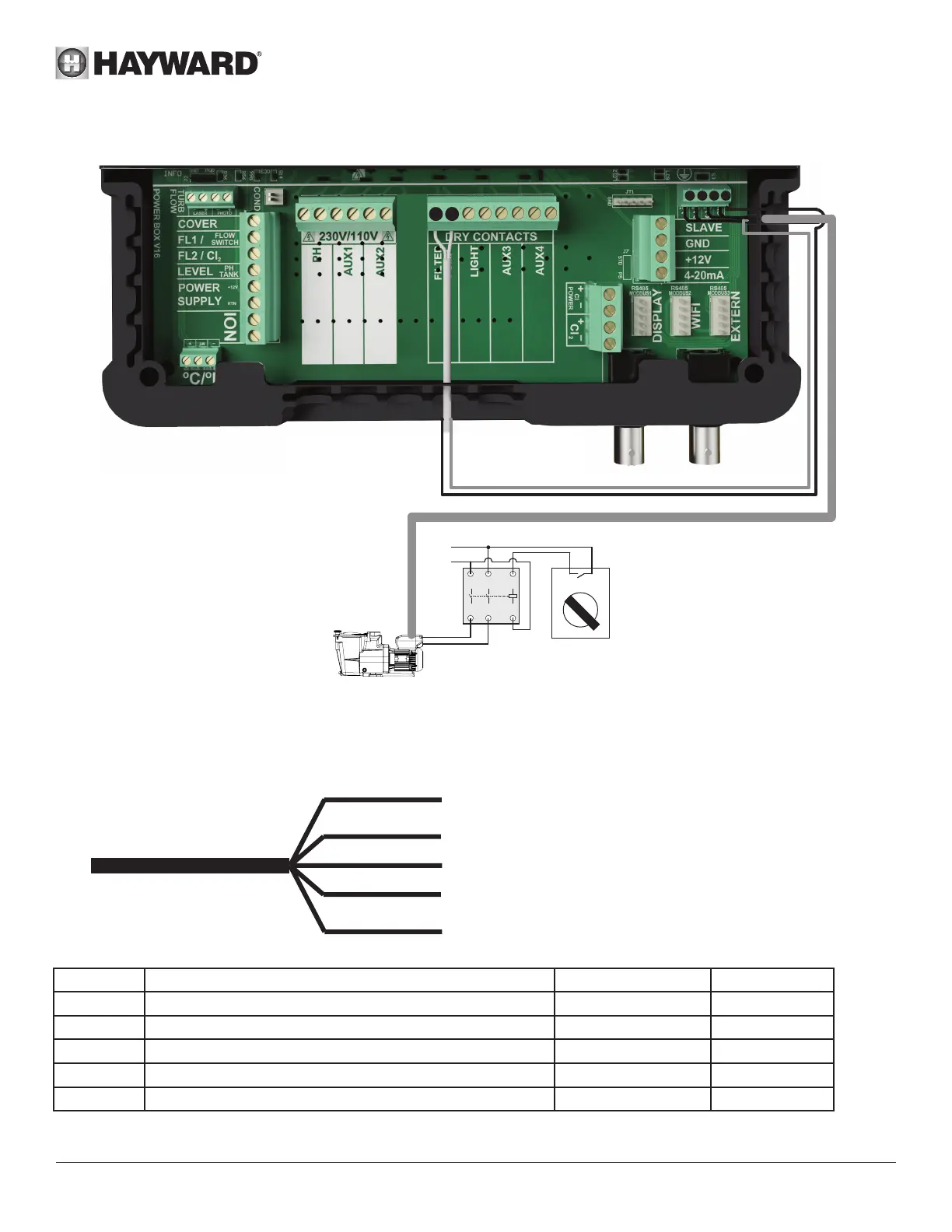

Ligação de uma bomba Hayward de velocidade variável com entradas digitais
pHredoX
7 8
1
2 3 C
FILTER PUMP
(VSTD)
1
2
3
4
A1
A2
L
N
OFF
AUTO
Com uma bomba Hayward de velocidade variável munida de entradas digitais, será necessário ligar em ponte o fio negro
comum, ligado ao borne (C), com o borne (7) e seguir as instruções de ligação da tabela abaixo.
Será necessário descarnar 15 cm do cabo digital e cortar o fio laranja.
Fio Castanho (Ca) = V1 = pré-denição de 1500 rpm
Fio Verde (V) = V2 = pré-denição de 2400 rpm
Fio Branco (B) = V3 = pré-denição de 3000 rpm
Fio Encarnado (E) = DI4 = Ligar/Desligar
Fio Negro (N) = C = Comum
Nome Descrição Bornes Cor
V1 Velocidade baixa da bomba (V1) 1 Castanho (Ca)
V2 Velocidade média da bomba (V2) 2 Verde (V)
V3 Velocidade alta da bomba (V3) 3 Branco (B)
C Comum C - 7 Negro (N)
DI4 Ligar/Desligar 8 Encarnado (E)
