UTILIZE APENAS COMPONENTES DE SUBSTITUIÇÃO GENUÍNOS HAYWARD
Página 13 de 20 Control Station Rev. A

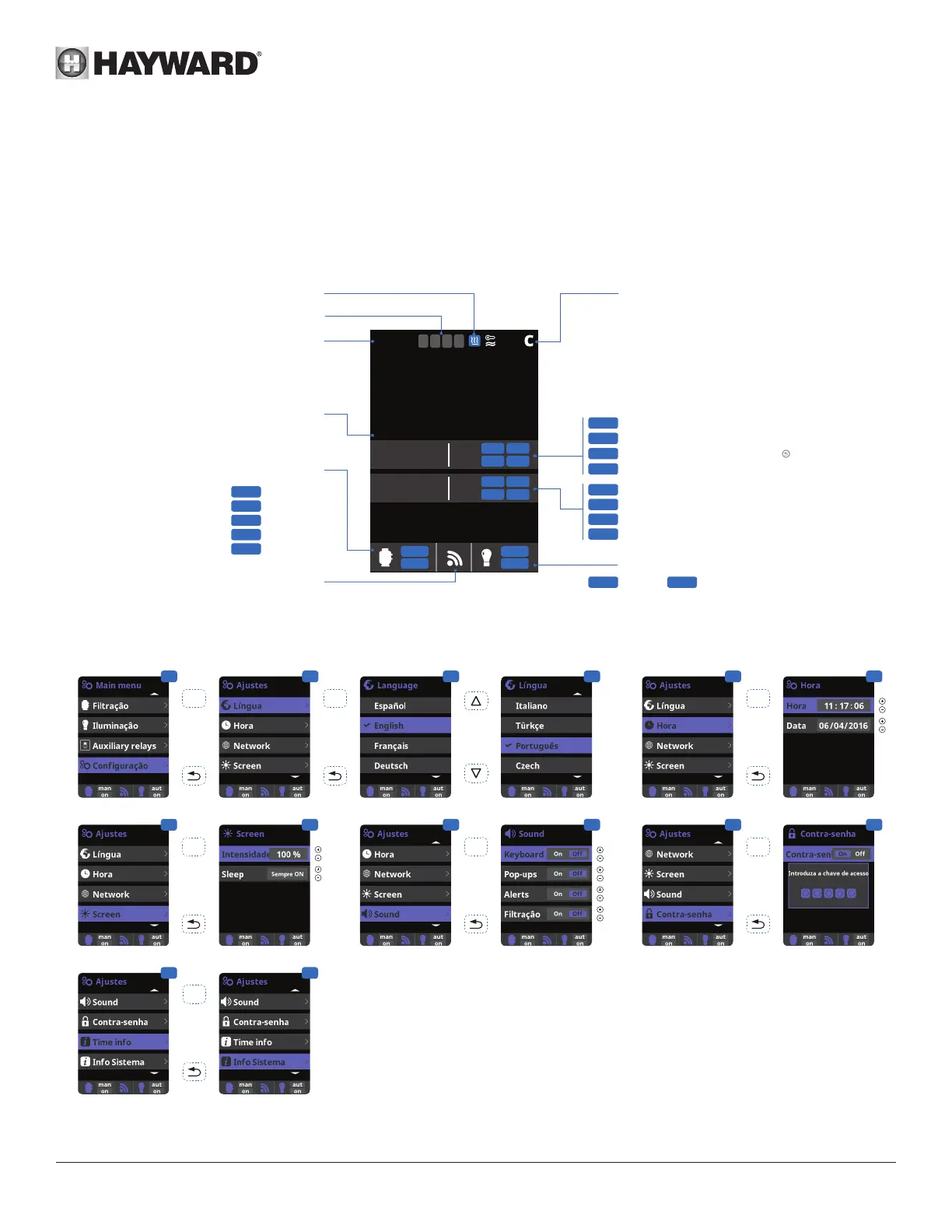

Ajustes
3 Ajustes da língua preferida.
5 Ajustes do dia e da hora.
7 Ajustes da intensidade da iluminação do ecrã
(0-100 %) e programação do acender/apagar
deste último.
9 Som: Programação do sistema de emissão de
sons para as funções: Teclado (premir uma
tecla), ”Pop-ups” (mensagens urgentes),
Alertas (alarme de funcionamento), Filtração
(início da ltração).
11 Senha: Permite proteger o acesso ao menu do
utilizador ativando uma senha. Para selecionar a
sua senha, prima uma combinação de 5 teclas e
o sistema memorizá-las-á.
13 Informações do sistema: Informação sobre
a versão do software disponível, o ecrã TFT
e o módulo de potência. O sistema regista a
discriminação das horas de funcionamento dos
diferentes módulos e visualiza-os no ecrã.
1 2 3 3
4 5
OK OK OK
6
OK
7 8
OK
9 10 11
12
OK
13
OK
FUNCIONAMENTO
O aparelho foi concebido para ficar permanentemente ligado a uma tomada protegida. O Control Station não deve ser
desligado a não ser que esteja a ser feita a manutenção dos equipamentos da piscina ou que a piscina deva ser fechada
(conservação durante o inverno).
Desde que o equilíbrio químico da água se encontre dentro dos limites recomendados, pode pôr o aparelho a funcionar.
Configuração
Aquecimento Ligado/Desligado (ON/OFF)
Hora
Medições automáticas
pH / Redox
Estado do relé de ltração
Manual
Automático
Aquecimento
Smart
Inteligente
Communication
Rouge = Défaut de communication
Temperatura da água
Valor de referência de pH máx. (Ácido)
Valor de referência de pH mín. (Base)
Funcionamento da bomba peristáltica
Tempo máximo de injeção atingido
( Reinicialização do alarme)
Funcionamento da bomba de cloro líquido
Valor de referência redox
Caudal insuciente
Estado do relé de iluminação
Manual Automático
Estado dos relés auxiliares (Lig./Desl.)
Deteção de recipiente de ácido vazio
medidas
pH
7.5 OFF
OFF7.0
7.2
Rx
mV
700 OFF
TANK
700
man
off
man
off
12:30
25º
1 2 3 4
FL1
man
aut
hea
smt
int
7.5
7.0
ON/OFF
AL3
700
FL 1
ON/OFF
man aut
TANK
