VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
Seite 10 von 20 Control Station Ausg. A

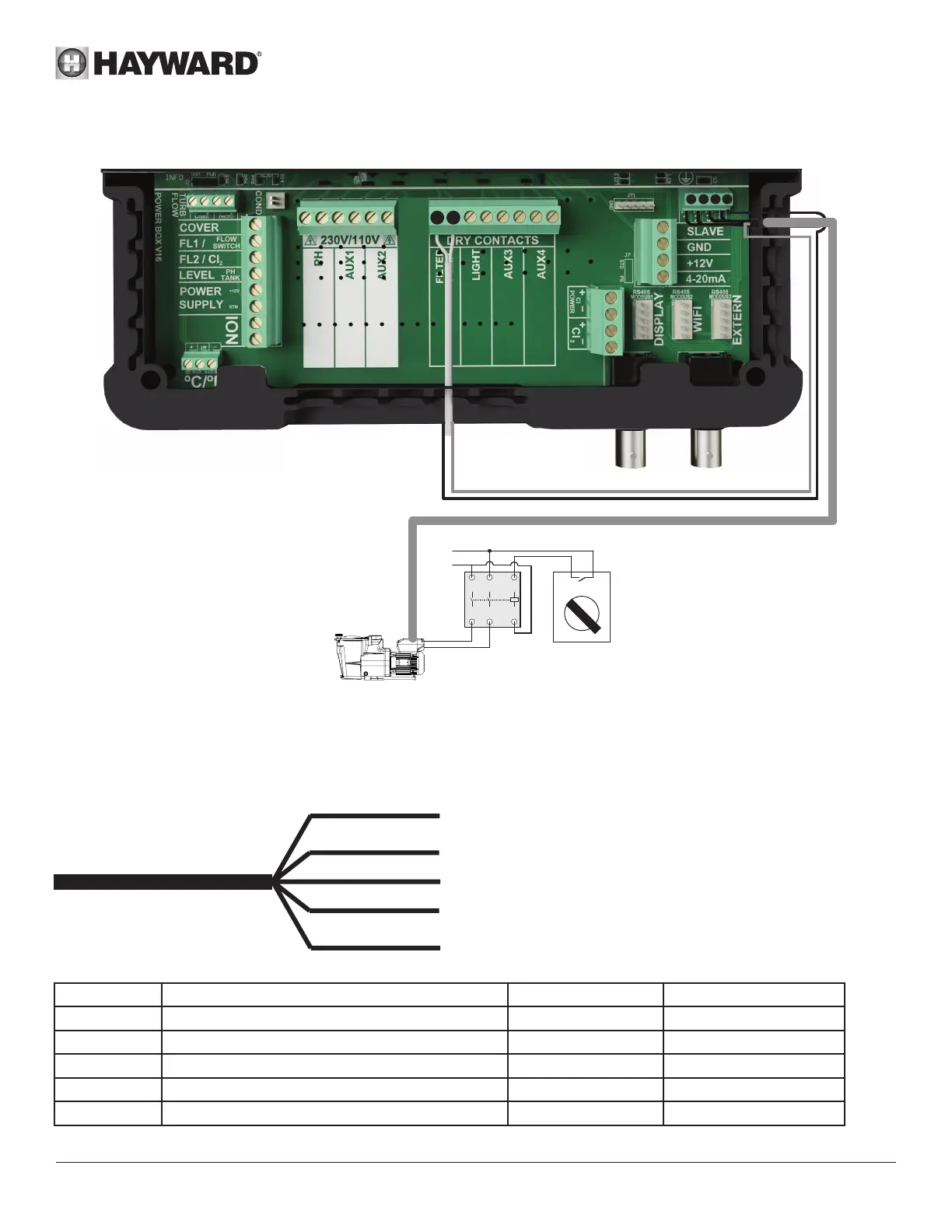

Anschluss einer drehzahlgeregelten Hayward-Pumpe mit Digitaleingängen
pHredoX
7 8
1
2 3 C
FILTER PUMP
(VSTD)
1
2
3
4
A1
A2
L
N
OFF
AUTO
Bei Verwendung einer drehzahlgeregelten Hayward-Pumpe mit Digitaleingängen überbrücken Sie den an Klemme (C)
angeschlossenen gemeinsamen Leiter mit die Klemme (7). Anschließend folgen Sie den in der untenstehenden Grafik
dargestellten Anschlussanweisungen.
Das Digitalkabel 15 cm abisolieren und den orangen Draht abschneiden.
Braunes Kabel (B) = V1 = 1500 U/min Standardeinstellung
Grünes Kabel (G) = V2 = 2400 U/min Standardeinstellung
Weißes Kabel (W) = V3 = 3000 U/min Standardeinstellung
Rotes Kabel (R) = DI4 = An/Aus
Schwarzes Kabel (S) = C = gemeinsamer Leiter
Name Beschreibung Klemmen Farbe
V1 Niedrige Drehzahl der Pumpe (V1) 1 Braunes Kabel (B)
V2 Mittlere Drehzahl der Pumpe (V2) 2 Grünes Kabel (G)
V3 Hohe Drehzahl der Pumpe (V3) 3 Weißes Kabel (W)
C Gemeinsamer Leiter C - 7 Schwarzes Kabel (S)
DI4 An/Aus 8 Rotes Kabel (R)
